Epsilon 3543 , Uzun Ölçekli Eksenel Extensometre

Açıklama

Ürün Kodu	Ürün Özellikleri
PRS-EPS3543	Epsilon 3543 , Uzun Ölçekli, Eksenel Extensometre



Epsilon 3543 , Uzun Ölçekli Eksenel Extensometre

Epsilon 3543 , Uzun Ölçekli Eksenel Extensometre;  50 mm’den (2 inç) ve daha büyük ölçü uzunluklarında ve 100 mm’ye (4 inç) kadar ölçüm aralıklarında

mevcuttur. Eşsiz tasarım iki yarıya ayrılır ve ekstensometre, numune arızası nedeniyle açık bırakılabilir.

Bu ekstensometreler, uzun numunelerin gerekli olduğu yerlerde yaygın olarak kullanılmaktadır.

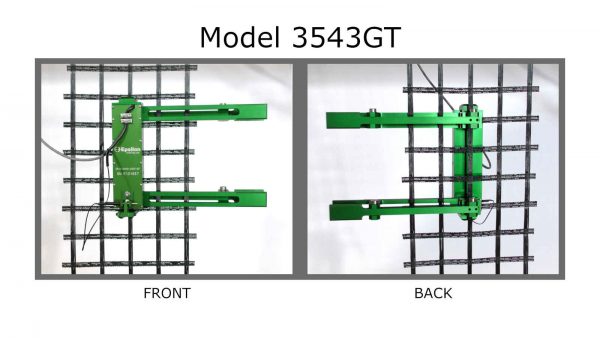

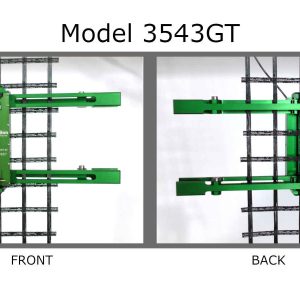

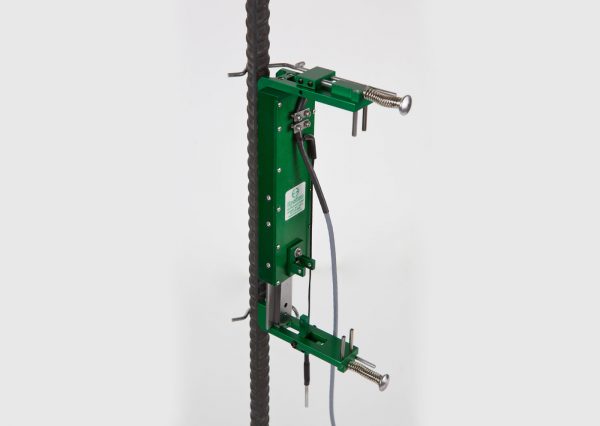

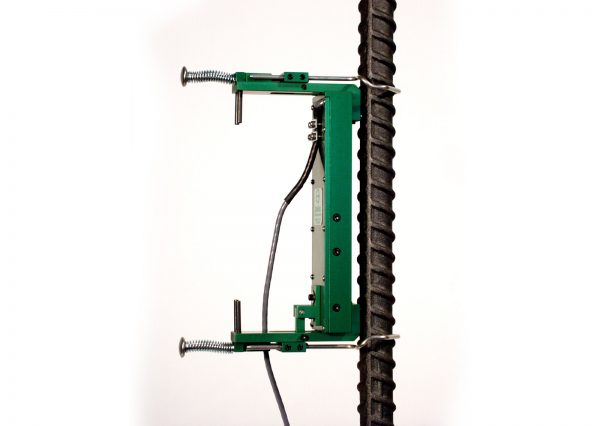

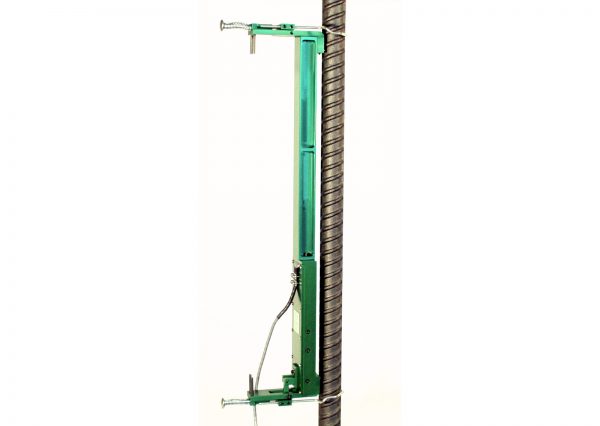

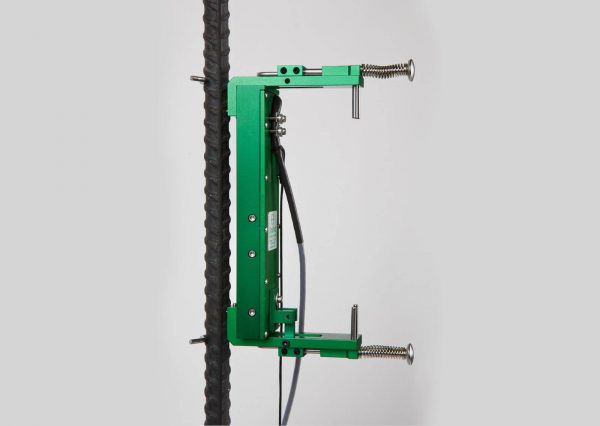

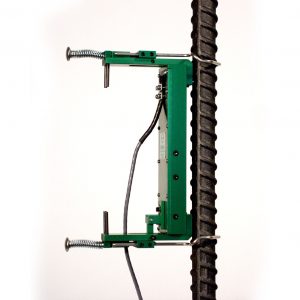

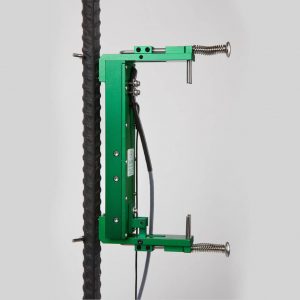

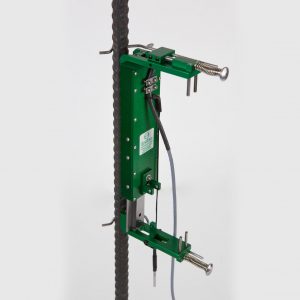

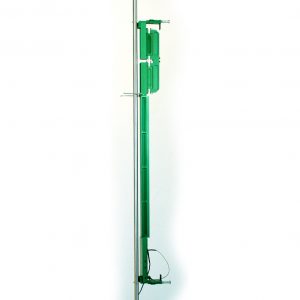

Çelik donatı, kaynak bağlantıları ve tel malzemeleri test etmek için idealdirler.

Epsilon  3543 ekstensometre, standart eksenel ekstensometrelerin sağlayamayacağı uygulamalarda hayatta kalacak şekilde tasarlanmıştır.

Epsilon tarafından tasarlanan Model 3543, iki yarıya ayrılarak numune hatasından kurtulmak ve böylece modül gövdesinde kalıcı hasar oluşmasını önlemek

için tasarlanmıştır.

Çalışma sırasında ekstensometrenin üst yarısı ana gövdeden dışarı çıkar.

Konik ölçüm kirişleri, ünite içindeki gerinim ölçümlü bükülmeleri etkinleştirir.

Bu benzersiz tasarım, uzun ölçüm aralıklarına izin verir, ancak gerinim ölçer dönüştürücüler için elektroniklerle uyumluluğu korur.

Bu modeller yüksek doğruluk sunar ve hafiftir ancak sağlamdır ve düşük çalıştırma kuvvetine sahiptir. Sadece gerilim birimleridir.

Epsilon 3543  Ekstensometre ; sertleştirilmiş takım çeliği bıçak kenarlarına sahiptir.

Ekstensometre ile sağlanan standart hızlı bağlantı telleri, 12 x 31 mm’ye (0,5 x 1,25 inç) kadar düz numuneler ve 25 mm (1 inç) çapa kadar yuvarlaklar üzerinde çalışır.

Daha büyük numunelerde kullanım için isteğe bağlı hızlı bağlantı kiti tel formları mevcuttur.

Model 3543 Eksenel ekstensometreler, gerinim ölçer cihazlardır, bu da onları gerinim ölçer dönüştürücüler için tasarlanmış herhangi bir elektronik cihazla

uyumlu hale getirir.

Çoğu zaman bir test makinesi kontrolörüne bağlanırlar.

Ekstensometre için sinyal koşullandırma elektroniği tipik olarak test makinesi kontrolörü ile birlikte verilir veya sıklıkla eklenebilir.

Bu durumda ekstensometre, doğrudan elektronik aksama takmak için uygun konektör ve kablolarla birlikte gönderilir.

Gerekli elektronik donanımı olmayan sistemler için Epsilon, ekstensometre çıkışının veri toplama kartlarına, çizelge kaydedicilere veya diğer ekipmanlara

bağlanmasına izin vererek çeşitli çözümler sağlayabilmektedir.

---

ÖZELLİKLER

Ekstensometre, numune arızasında hasarı önlemek için ekstansometrenin iki yarısı ayrılacak şekilde tasarlanmıştır.

Yalnızca ters çevrilmemiş gerilim testi için tasarlanmıştır. Bu model, gerinim kontrolü, döngüsel veya basınç testi için tasarlanmamıştır.

Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.

Güvenilir test için sağlam tasarım.

Numunelere hızlı montaj için standart hızlı bağlantı kiti.

Sertleştirilmiş takım çeliği bıçak kenarları kolayca değiştirilebilir. Her ekstensometre ile birlikte bir yedek set gelir.

Yüksek sıcaklık seçenekleri, çalışmayı +150 °C’ye (300 °F) kadar uzatır.

Tamir kolaylığı için değiştirilebilir kollar ve ara parçalar. İsteğe bağlı ölçü uzunluğu ara parçaları, farklı test gereksinimleri için ekstansometrenin ölçü uzunluğunun

kolayca artırılmasına olanak tanır.

Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

Yüksek kaliteli köpük astarlı kılıf içerir.

*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.

Ölçek Uzunluğu    mm & inches
50.0 mm	-050M
100.0 mm	-100M
150.0 mm	-150M
200.0 mm	-200M
250.0 mm	-250M
500.0 mm	-500M
600.0 mm	-600M
2.000 in	-0200
4.000 in	-0400
6.000 in	-0600
8.000 in	-0800
10.000 in	-1000
20.000 in	-2000
24.000 in	-2400



Ölçüm Aralığı Uzama
+25 mm	-025M
+50 mm	-050M
+100 mm	-100M¹
+1.00 in	-100T
+2.00 in	-200T
+4.00 in	-400T¹



Sıcaklık Aralığı
Derece	#
-40 °C to 100 °C (-40 °F to 210 °F)	-ST
-40 °C to 150 °C (-40 °F to 300 °F)	-HT1



Uyarma: 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.

Çıkış: 2 ila 4 mV/V, nominal, modele bağlı olarak

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM Sınıf B-2 gereksinimlerini karşılar. %0,2 ofset akma gerilimi, plastik deformasyon ve kopmada

uzamayı ölçmek için uygundur. Modülü ve akma gerilmesini ölçmek için Model 3542, 3542L veya Epsilon ONE® gereklidir.

Doğrusallık: Tam ölçek ölçüm aralığının ≤%0,20’si

Sıcaklık Aralığı: Standart (-ST) -40 °C ila +100 °C (-40 °F ila 210 °F)

Kablo: Ultra esnek kablo, 2,5 m (8 ft) standart

Standart Hızlı Bağlantı Kiti: 25 mm (1,0 inç) çapa kadar yuvarlak numunelere ve 12 mm kalınlığa ve 31 mm genişliğe (0,5 inç x 1,25 inç) kadar düz numunelere uyar

Çalışma Gücü: 125 g tipik
