Epsilon 3442AVG , Ortalama Eksenel Ekstensometre

Açıklama

Ürün Kodu	Ürün Özellikleri
PRS-EPS3442AVG	Epsilon 3442AVG , Ortalama Eksenel Ekstensometre



Epsilon 3442AVG , Ortalama Eksenel Ekstensometre;  çok amaçlı ortalama eksenel ekstansometre, Young modülünü, ofset verimini ve kırılmaya kadar olan

gerilimi ölçmek için gerilim veya sıkıştırmada kullanılır.

Kompakt ve hafiftir.

Hızlı numune montajı için mastar uzunluğu otomatik olarak ayarlanır.

Model 3442AVG, yüksek doğrulukta gerilim ve sıkıştırma testi için optimize edilmiştir.

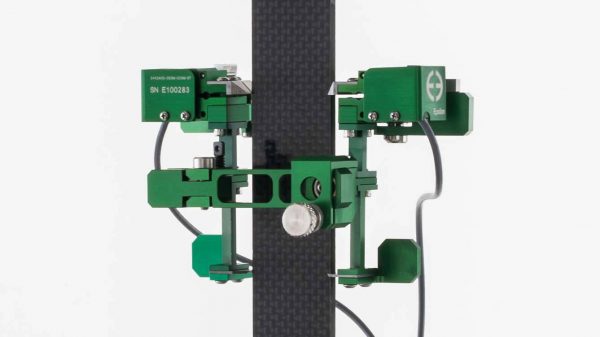

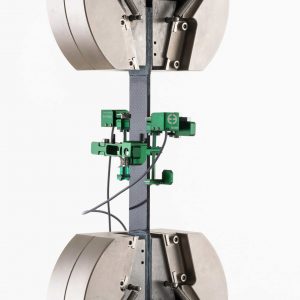

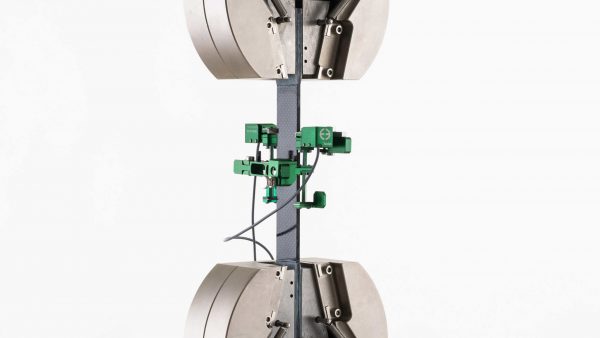

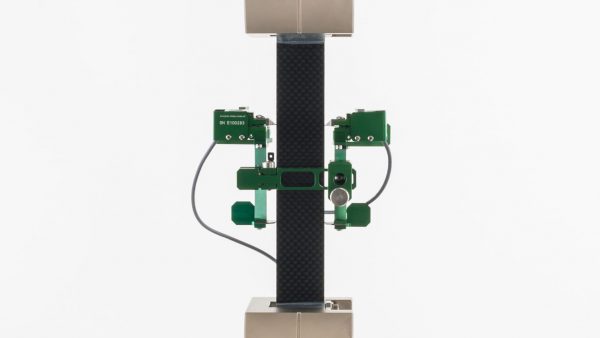

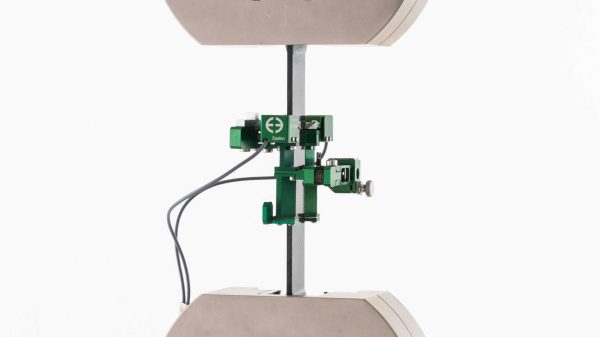

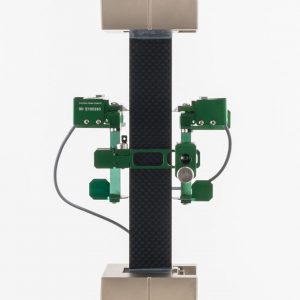

Eksenel gerilmeyi ölçerken numunenin yanlış hizalanmasını ortalamak için numunenin karşı taraflarındaki gerilmeyi aynı anda ölçer.

Ortalama alma yeteneği, ASTM E111’e göre Young modülünü, ISO 527 ve ASTM D3039’a göre kompozit malzemelerin özelliklerini ve ASTM E9’a göre metallerin

sıkıştırılmasını ölçmek için kullanışlıdır.

Kompakt, hafiftir ve çoğu malzeme ile numune arızası yoluyla kullanılabilir.

Yorulma derecelidir ve gerinim kontrolünde  kullanılabilir.

Ekstensometre, numuneye monte edildiğinde mastar uzunluğunu otomatik olarak ayarlar. Bu özellik tekrarlanabilirliği artırır, operatör hatalarını azaltır ve

zamandan tasarruf sağlar.

Sadece ekstensometreyi monte edin, ölçü uzunluğunda ve test için hazır olacaktır.

Bu ekstensometrenin çıkışı iki şekilde konfigüre edilebilir: ortalama gerinim ölçümü için tek bir çıkışla veya iki gerinim kanalıyla numunenin karşı taraflarında ayrı ayrı

gerinim ölçmek için ayrı çıkışlarla.

İki çıkışlı konfigürasyon, yanlış hizalama veya numune işleme kusurlarından kaynaklanan numune bükülmesini (gerinim homojenliği)ölçmek için test kurulumu

sırasında veya test sırasında kullanılabilir.

Kompakt boyutu nedeniyle 3442AVG, enine ekstensometrelerle uyumlu değildir. Poisson oranını ölçmek için Model 3442AVG, enine yapışkanla bağlanmış

gerinim ölçer ile birlikte kullanılabilir veya Model 3575 ile birlikte Model 3560BIA veya Model 3542 gibi diğer ekstansometreler kullanılabilir.

Model 3442AVG ekstensometreler, gerinim ölçer cihazlardır, bu da onları gerinim ölçer dönüştürücüler için tasarlanmış herhangi bir elektronik cihazla

uyumlu hale getirir.

Çoğu zaman bir test makinesi kontrolörüne bağlanırlar ve Epsilon, ekstansometreyi, doğrudan kontrolöre takmak için kablolu uyumlu bir konektörle donatmaktadır.

Epsilon, gerekli elektronik donanımı olmayan sistemler için sinyal koşullandırma ve veri toplama sistemlerine veya diğer ekipmanlara bağlantı için çeşitli çözümler

sağlayabilmektedir

---

ÖZELLİKLER

Çoğu malzeme ile numune arızası nedeniyle açık bırakılabilir.

Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.

Otomatik ölçü uzunluğu ayarı ile basit klipsli montaj.

Diğer ortalama ekstansometrelerden daha küçüktür – dar alanlara sığar.

Hem gerilimde hem de sıkıştırmada ortalama gerilimi ölçer ve döngüsel testler için kullanılabilir.

Yanlış hizalamayı ortalamak için numunenin karşıt taraflarını ölçer.

Ayrı gerinim çıkışları ile yapılandırıldığında, ortalama gerinim ve % bükülme hesaplamak için kullanılabilir.

Bıçak kenarı montajı, yuvarlak veya düz numuneler üzerine montaja izin verir – özellikle ince düz numuneler ve yuvarlak numuneler üzerinde, konik noktalar kullanan

tasarımlara göre montajı çok daha kolaydır.

Entegre ölçek ve aletsiz ayarlama ile hızlı ve kolay numune boyutu ayarı.

Tüm modellerde her iki yönde mekanik aşırı hareket durdurucuları bulunur. Sertleştirilmiş takım çeliği bıçak kenarları kolayca değiştirilebilir.

Her ekstansometre ile birlikte bir yedek set gelir.

Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı. Tek bükülme tasarımlarından çok daha güçlü olan bu, aynı zamanda daha yüksek frekanslarda

döngüsel testlere izin verir.

Yüksek kaliteli köpük astarlı kasa ve yedek takım çeliği bıçak kenarları içerir.

---

*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.

Ölçek Uzunluğu mm & inches
10.0 mm	-010M
12.5 mm	-0125M
25.0 mm	-025M
50.0 mm	-050M
0.500 in	-0050
1.000 in	-0100
2.000 in	-0200



Ölçüm Aralığı Uzama
±0.5 mm	-005M
±1.0 mm	-010M
+2.5 mm / -1.0 mm	-025M
±0.020 in	-002T
±0.050 in	-005T
+0.100 in / -0.050 in	-010T



Sıcaklık Aralığı Derece
-270 °C to 100 °C (-454 °F to 210 °F)	-LT
-40 °C to 100 °C (-40 °F to 210 °F)	-ST
-40 °C to 150 °C (-40 °F to 300 °F)	-HT1
-40 °C to 200 °C (-40 °F to 400 °F)	-HT2
-270 °C to 200 °C (-454 °F to 400 °F)	-LHT



---

OPSİYONLAR

Bir ortalama çıktı veya iki ayrı sol/sağ çıktı

Hemen hemen her marka test ekipmanına arayüz oluşturmak için konektörler

Genişletilmiş sıcaklık aralığı -270 °C ila +200 °C (-454 °F ila +400 °F)

Uyarma: 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.

Çıkış: 2 ila 4 mV/V, nominal, modele bağlı olarak

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar. Test sertifikası dahildir.

Doğrusallık: Modele bağlı olarak tam ölçek ölçüm aralığının ≤%0,15’i

Sıcaklık Aralığı: Standart (-ST) -40 °C ila +100 °C (-40 °F ila 210 °F)

Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart

Numune Boyutu: 0,25 ila 25 mm (0,01 ila 1,0 inç) genişlik veya çaptaki numunelerle çalışır

Çalışma Gücü: 30 ila 50 g tipik

Maksimum Çalışma Frekansı: 50 ila 100 Hz tipik
