Epsilon 3448 , Yüksek Sıcaklık Kendinden Destekli Fırın Ekstensometreleri (1200 °C)

Fırınlar ve indüksiyonlu ısıtma sistemleriyle kullanım için tasarlanan bu ekstEnsometreler, Epsilon’un özel, kendi kendini destekleyen tasarımını kullanır.

Çok çeşitli seçenekler çoğu test uygulamasını kapsar.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS3448 Epsilon 3448 , Yüksek Sıcaklık Kendinden Destekli Fırın Ekstansometreleri (1200 °C)



Epsilon 3448

Fırınlar ve indüksiyonlu ısıtma sistemleriyle kullanım için tasarlanan bu ekstensometreler, Epsilon’un özel, kendi kendini destekleyen tasarımını kullanır.

Çok çeşitli seçenekler çoğu test uygulamasını kapsar.

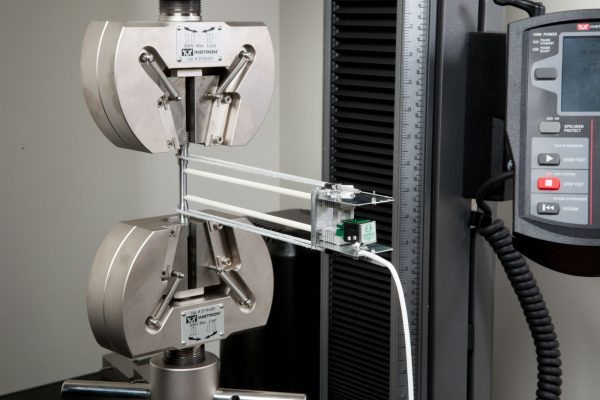

Epsilon, fırınlar ve indüksiyonlu ısıtma sistemleri tarafından üretilen yüksek sıcaklıklarda metalleri, seramikleri ve kompozitleri test etmek için bu benzersiz

yüksek sıcaklık ekstensometresini geliştirdi.

Özelliklerin bir kombinasyonu, bu ekstensometrelerin kullanımını daha kolay ve diğer benzer yüksek sıcaklık ekstensometrelerinden daha iyi performans sağlar.

Üniteler, numune üzerinde hafif, esnek seramik fiber kordonlarla tutulur. Bunlar, ekstensometreyi numune üzerinde kendi kendine destekler hale getirir.

Fırın montaj braketlerine gerek yoktur.

Sensörün kendi kendini destekleyen tasarımı ve hafifliği nedeniyle test numunesi üzerindeki yan yük büyük ölçüde azaltılmıştır.

Bir ekstensometre için yan kesiği olan çoğu malzeme test fırını, Model 3448’i kolayca kabul edecektir.

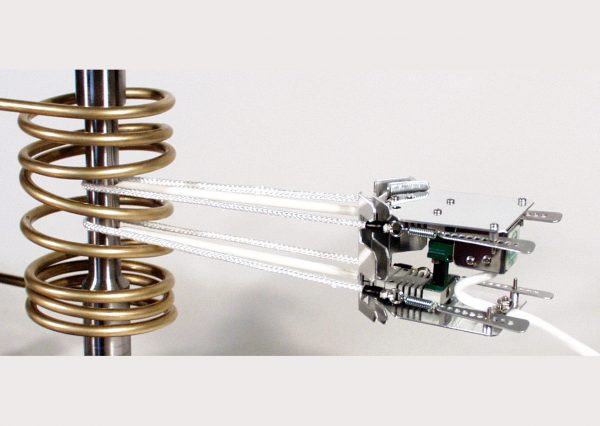

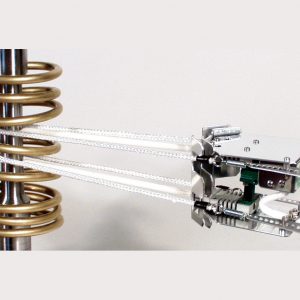

İndüksiyonlu ısıtma sistemleri için, farklı bir seramik kord yerleşimi, ekstensometrenin bobinler arasından kolayca geçmesine izin verir.

Radyant ısı kalkanları ve konveksiyon soğutma kanatçıklarının kombinasyonu, bu modelin herhangi bir soğutma olmaksızın 1200 °C’ye (2200 °F) kadar numune

sıcaklıklarında kullanılmasına izin verir.

İsteğe bağlı küçük bir hava fanı, en yüksek sıcaklıklarda kararlılığı artırır ve en yüksek doğruluk ve küçük uzamalara sahip testler için önerilir.

Fan, destek için manyetik bir tabanla birlikte gelir, böylece ekstensometrenin yakınındaki herhangi bir uygun yere monte edilebilir.

İndüksiyonla ısıtmalı sistemler için genellikle fan soğutması gerekli değildir.

Yüksek saflıkta alümina seramik çubuklar kullanılmaktadır.

Bunlar, fırınınıza uyması için gereken uzunluklarda mevcuttur. Her ekstensometre ile birlikte bir yedek set dahildir.

***İstediğiniz şekilde keski, v keski veya konik temas noktalarını belirtin.

Çoğu ünite, çekme ve sıkıştırmada eşit derecede iyi çalışır. Çekme, basma ve çevrimsel yorulma testleri tek bir ünite ile yapılabilmektedir.

*** Gerinim kontrolünde test yapmak veya döngüsel yorulma testleri sırasında en yüksek performansı elde etmek için Epsilon 3549, 7650A veya

3648 modelleri önerilir.

Vakum fırınları için özel modeller mevcuttur. Epsilon ayrıca radyant ısı transferi soğutmalı bir versiyon da sağlayabilir.

Bu, ekstansometre modülünün, seramik çubuklar için bir ön yuvaya sahip su soğutmalı bir muhafaza ile çevrelenmesini gerektirir


ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.

Mekanik aşırı hareket her iki yönde de durur.

Tüm üniteler yüksek saflıkta alümina seramik çubuklarla gelir.

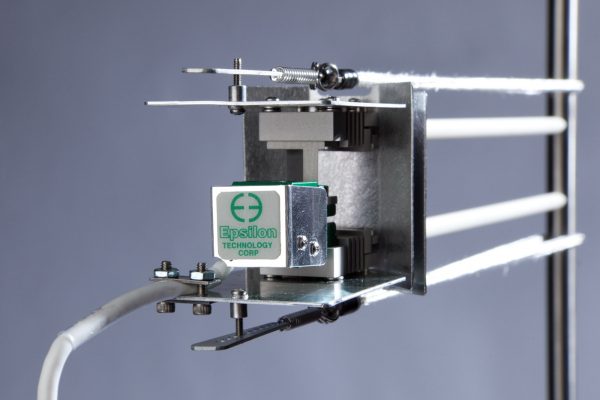

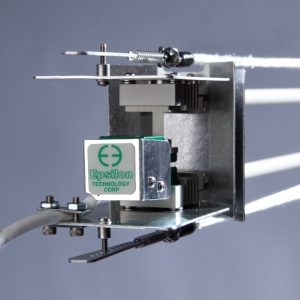

Esnek seramik fiber kablolarla monte edilir. Kurulumu çok basit olan bu Epsilon’a özel tasarım, harici destek braketlerine olan ihtiyacı ortadan kaldırır.

Düşük temas kuvveti, bazı harici olarak desteklenen ekstensometreler gibi test sırasında değişmez.

1200 °C’ye (2200 °F) kadar soğutmadan kullanın. İsteğe bağlı küçük fan, en yüksek sıcaklıklarda kararlılığı artırır.

Vakum ve kontrollü atmosferlerde kullanım için versiyonları mevcuttur.

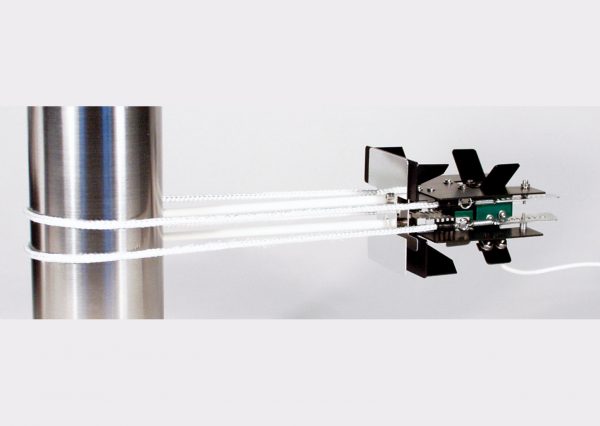

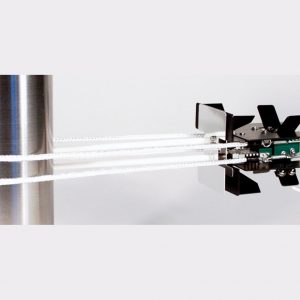

Bu uygulamalar için radyan ısı transfer soğutmalı versiyonları mevcuttur.

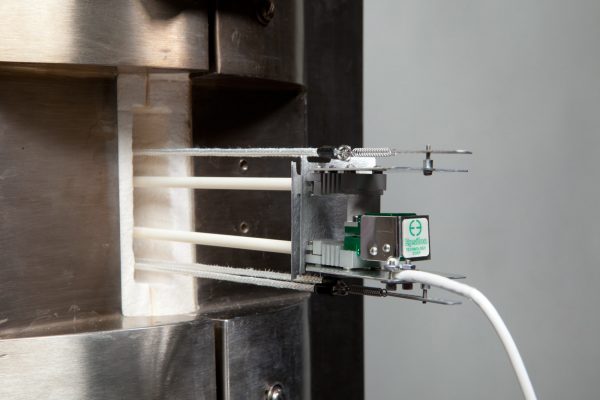

Ekstensometreler için yandan girişli hemen hemen her fırında kullanılabilir.

İndüksiyonlu ısıtıcıların bobinleri arasına yerleştirmek için alternatif konfigürasyon mevcuttur.

Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı.

Yüksek kaliteli köpük astarlı kasa, yedek bir seramik çubuk seti ve sekiz seramik fiber kordon içerir.

*** NOT : Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.

Ölçek Uzunluğu
10.0 mm -010M
25.0 mm -025M
50.0 mm -050M
0.500 in -0050
1.000 in -0100
2.000 in -0200
Ölçüm Aralığı

% Gerilme

±5% -005¹
±10% -010
+20%/-10% -020
+50%/-10% -050
+100%/-10% -100²

OPSİYONLAR

Hava soğutma fanı: -AC son ekini ekleyin

Fırınlar veya indüksiyonlu ısıtıcılar için seramik kord oryantasyonu (belirtiniz)

Hemen hemen her marka test ekipmanına arayüz oluşturmak için konektörler

*** Çubuk uçları düz keski, konik uç veya V keski olabilir; sipariş verirken belirtiniz

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Epsilon 3448 , Yüksek Sıcaklık Kendinden Destekli Fırın Ekstensometreleri (1200 °C)” için yorum yapan ilk kişi siz olun

Uyarma : 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.

Çıkış : 2 – 4 mV/V, nominal, modele bağlı

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar.

Test sertifikası dahildir.

Çubuk uzunlukları >250 mm (10″) nihai sınıf derecesini etkileyebilir.

Doğrusallık: Modele bağlı olarak tam ölçek ölçüm aralığının ≤%0,15’i

Sıcaklık Aralığı: Ortam – 1200 °C maks (2200 °F), tüm sürümler

Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart

Temas Kuvveti: Ayarlanabilir, konfigürasyona bağlı olarak yaklaşık 200 g

Çalışma Gücü: 10 ila 20 g tipik
