Epsilon 3648 – Yüksek Sıcaklık, Ekstensometreler (1200°C veya 1600°C)

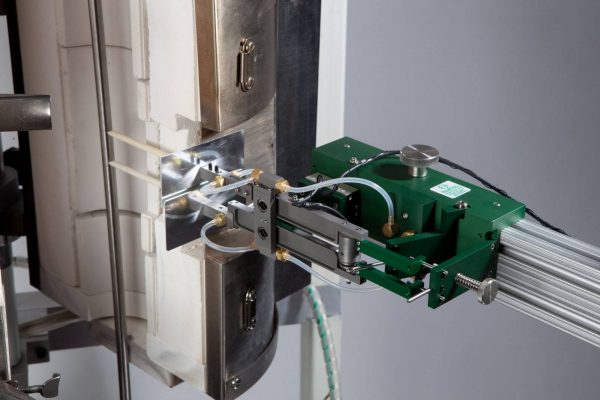

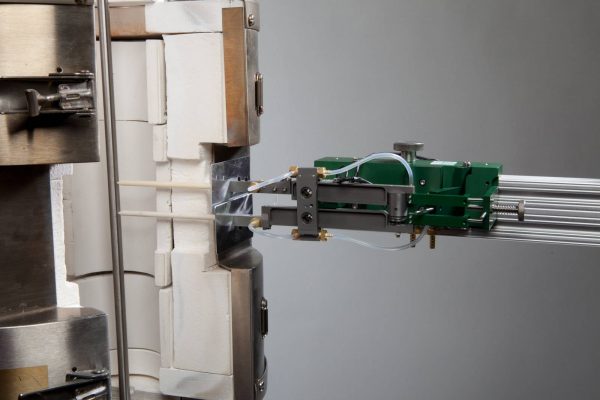

Epsilon 3648, ayrık tip malzeme test fırınları veya indüksiyon ısıtıcıları ile kullanım için düşük gerilimli uygulamalar için tasarlanmıştır.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS3648 Epsilon 3648 – Yüksek Sıcaklık, Düşük Gerilme Kapasitif Ekstensometreler (1200°C veya 1600°C)



Epsilon 3648 – Yüksek Sıcaklık, Ekstensometreler (1200°C veya 1600°C)

Epsilon 3648, ayrık tip malzeme test fırınları veya indüksiyon ısıtıcıları ile kullanım için düşük gerilimli uygulamalar için tasarlanmıştır.

Çok düşük numune temas kuvvetine sahiptir ve montaj için bir kayar braket içerir. Sıvı soğutma, standart olarak 1200°C’ye (2200°F) veya yüksek sıcaklık

seçeneğiyle 1600°C’ye (2900°F) kadar kullanıma izin verir.

Epsilon 3648, ekstensometreler, diğer yüksek sıcaklık ekstansometreleriyle mümkün olmayan düşük ölçüm aralıklarında yüksek doğrulukta gerinim ölçümleri

elde etmek için yenilikçi bir tasarımla birlikte yüksek sıcaklık kapasitif bir sensör kullanır.

Test sisteminizin yük çerçevesine takılabilen bir kayar brakete (dahildir) monte edilirler; isteğe bağlı yük çerçevesi montaj braketleri mevcuttur.

Genel tasarım, yaygın laboratuvar ortamı titreşimlerinden kaynaklanan her türlü etkiyi azaltır.

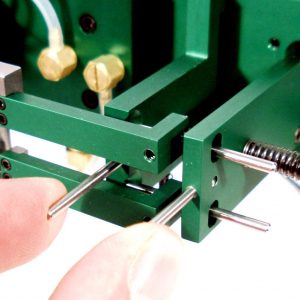

Standart sıcaklık versiyonu (1200 °C’ye kadar), yüksek saflıkta alümina çubuklarla sağlanır.

Yüksek sıcaklık seçeneği, alfa dereceli silisyum karbür çubuklarla donatılmıştır.

Çubuklar, fırınınız için gerekli uzunlukta sipariş üzerine yapılır. Bu üniteler, birçok farklı ölçü uzunluklarında ve ölçüm aralıklarında sipariş üzerine yapılır.

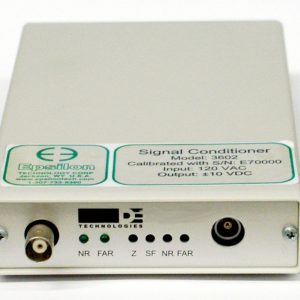

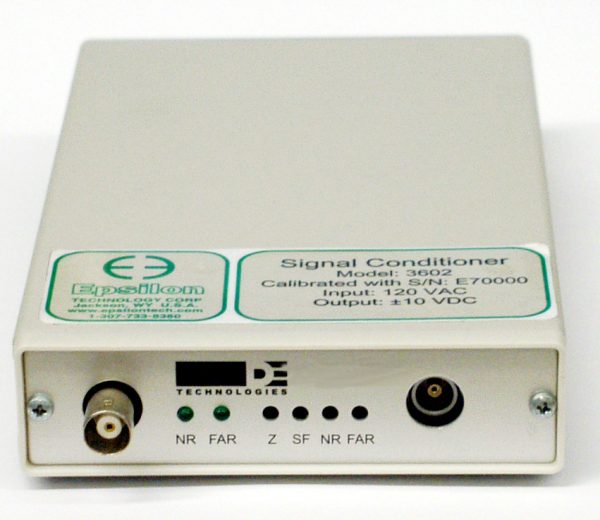

Epsilon 3648 Ekstensometre, Model 3603 sinyal koşullayıcı ile birlikte gelir.

Çıkış, tipik olarak 0 ila ±10 VDC’ye ekstensometre ile fabrikada kalibre edilmiş bir analog DC voltajıdır.

Bunlar, mevcut test kontrolörlerinin çoğuyla kolayca arayüzlenebilir ve doğrudan veri toplama sistemlerine ve çizelge kaydedicilere bağlanabilir.

Sinyali, test kontrolörü üzerindeki yedek bir DC giriş kanalına (veya harici girişe) getirmek, ekstensometrenin düşük döngü yorgunluğu gibi gerinim kontrollü testler

için kullanılmasına izin verir.


ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

±2,5 mm (±0,10 inç) tam ölçekli ölçüm aralığı veya daha azını gerektiren uygulamalar için tasarlanmıştır.

Daha büyük ölçüm aralıkları gerektiren uygulamalar için lütfen Model 3549’a bakın.

Kapasitif sinyal koşullandırıcı ve güç kaynağı dahildir.

Düşük gürültülü yüksek seviyeli DC voltaj çıkışı sağlar. Denetleyicileri, veri toplama kartlarını ve grafik kaydedicileri test etmek için kolayca arabirim.

Sıcak monte edilebilir ve geri çekilebilir.

Kullanıcı tarafından belirlenen voltaj çıkışı ile elektroniklerle (NPL’ye (İngiltere) izlenebilir) tamamen kalibre edilmiş olarak gönderilir.

Tüm modeller hem gerilimde hem de basınçta ölçüm yapabilir ve döngüsel testler için kullanılabilir.

Mekanik aşırı hareket her iki yönde de durur.

Yüksek kaliteli köpük astarlı kasa ve yedek bir seramik çubuk seti içerir.

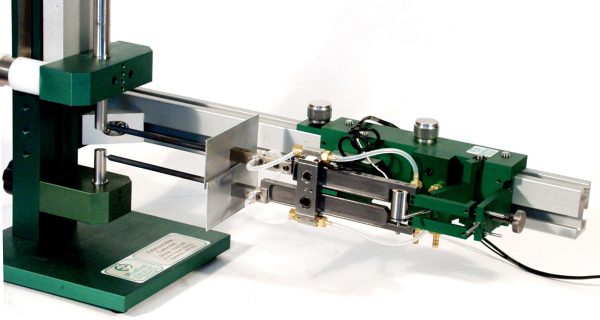

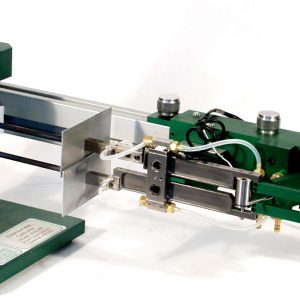

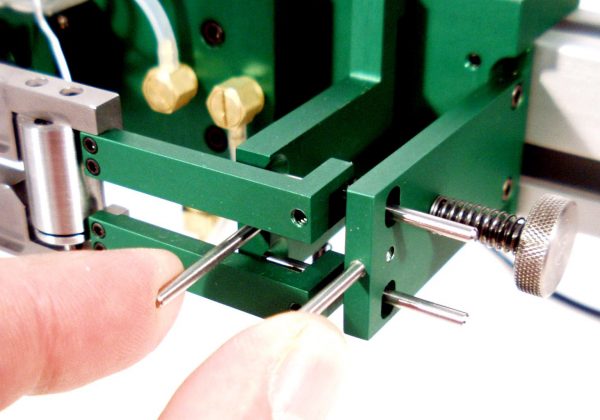

Yenilikçi kızak montajı, test sıcaklığına ulaşıldığında ekstansometrenin numuneye geçmesini sağlar.

Düşük gerinim aralığı, yüksek çözünürlüklü versiyonlar mevcuttur.

*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.



Ölçek Uzunluğu

mm veya  inch

10.0 mm -010M
12.5 mm -0125M
25.0 mm -025M
50.0 mm -050M
0.500 in -0050
1.000 in -0100
2.000 in -0200



Ölçüm Aralığı

% Gerilme

±0.5% -0005¹
±1% -001²
±5% -005
±10% -010³
±20%



Sıcaklık Aralığı

Derece

Ortam Sıcaklığı –  1200 ˚C (RT to 2200 ˚F) -ST
Ortam Sıcaklığı – 1600 ˚C (RT to 2900 ˚F) -HT



OPSİYONLAR

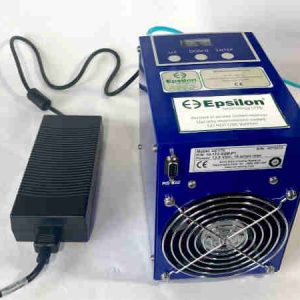

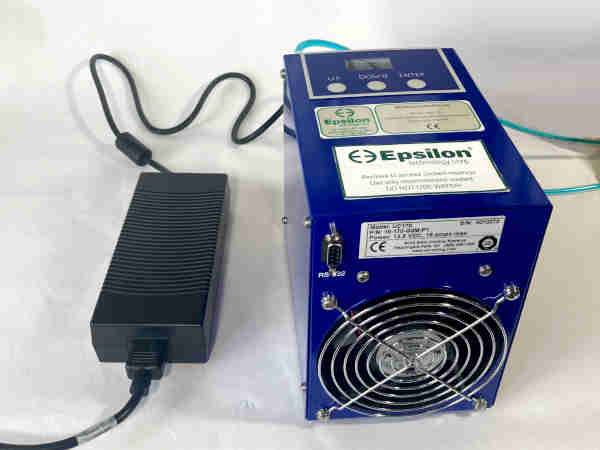

Model EPS170 sabit sıcaklık sirkülasyonlu chiller

En iyi ölçüm doğruluğunu elde etmek ve numune sıcaklığı >540 °C (1000 °F) olduğunda oda sıcaklığı kalibrasyonunun geçerliliğini korumak için tüm yüksek sıcaklık

testleri için sıvı soğutma önerilir.

~800-1600 °C (1500-2900 °F) aralığında test için ekstensometre hasarını önlemek için soğutma gereklidir.

Epsilon Technology, EPS170 sabit sıcaklık sirkülasyonlu soğutma grubunu önerir.

1600°C’ye kadar kullanım için yüksek sıcaklık seçeneği (-HT son eki)

Yük çerçevesi montaj braketleri

Neredeyse her marka test ekipmanına arayüz oluşturmak için konektörler

Çubuk uçları düz keski veya konik uç olabilir; sipariş verirken belirtin

VREF Modülü

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Epsilon 3648 – Yüksek Sıcaklık, Ekstensometreler (1200°C veya 1600°C)” için yorum yapan ilk kişi siz olun

Çıkış: Kullanıcı tanımlı, +/-5 VDC veya +/-10 VDC tipik

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar.

Test sertifikası dahildir.

Çubuk uzunlukları >250 mm (10″) nihai sınıf derecesini etkileyebilir.

Doğrusallık: Tam ölçek ölçüm aralığının ≤%0,15’i (çubuk uzunluğuna bağlı)

Sıcaklık Aralığı: Standart (-ST) ila 1200 °C (2200 °F), isteğe bağlı (-HT) 1600 °C (2900 °F)

Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart

Soğutma Sıvısı Arayüzü: 1/8” (3,2 mm) ID soğutma sıvısı hortumları için iki tırtıklı hortum bağlantısı

Temas Gücü: 150 g’a kadar ayarlanabilir (genelde 30-50 g kullanılır)

Çalışma Gücü: <10 g tipik

Güç: Ülkeniz için güç kaynağı içerir (belirtiniz)
