Epsilon 7642 – Yüksek Sıcaklık Soğutmasız Ekstensometreler (700 °C)

Epsilon 7642 Tüm ekstensometrenin yüksek sıcaklıklara maruz kalması gereken çevresel odalarda kullanım için tasarlanmıştır.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS7642

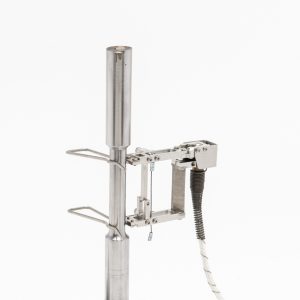

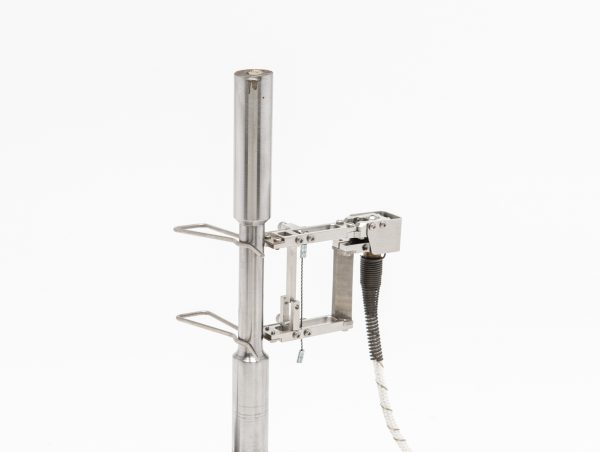

Epsilon 7642 –  Yüksek Sıcaklık Soğutmasız Ekstensometreler (700 °C)



Epsilon 7642 – Yüksek Sıcaklık Soğutmasız Ekstensometreler (700 °C)

Epsilon 7642 Tüm ekstensometrenin yüksek sıcaklıklara maruz kalması gereken çevresel odalarda kullanım için tasarlanmıştır.

Epsilon 7642  kapasitif ekstensometreler, herhangi bir soğutma olmaksızın 700 °C’ye (1300 °F) kadar kullanılabilir.

Bu ekstensometreler, yüksek sıcaklık kapasitif bir sensör kullanır ve herhangi bir soğutma gerektirmez.

Malzeme testlerinde kullanılan çoğu çevre odasının maksimum sıcaklık sınırına kadar çalışacaklardır.

Epsilon 7642, çekme, sıkıştırma veya döngüsel testlerde kompozitleri, metalleri ve yüksek sıcaklık polimerlerini test etmek için idealdir.

Tüm birimler hem sıkıştırma hem de çekme ile yer değiştirebilir.

Epsilon 7642, gelişmiş DT6229 kontrolörü ile birlikte verilir.

Standart çıkış, ekstansometre ile fabrikada kalibre edilmiş 0-10VDC analog sinyaldir.

Bu sistem, yüksek hızlı dijital çıkış, yerleşik kalibrasyon ve dara işlevleri, analog ve dijital filtreler ve daha fazlasını içeren bir dizi işlevsel iyileştirme sağlar.

Epsilon 7642, mevcut test kontrolörlerinin çoğuyla kolayca arayüzlenebilir ve doğrudan bir veri toplama sistemine veya çizelge kaydediciye veya

doğrudan bir PC’ye bağlanabilir.

7642, düşük devirli yorulma (LCF) gibi gerinim kontrollü testler için kullanılabilir.


ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

Yüksek sıcaklıkta geliştirilmiş performans.

Azaltılmış boyut ve ağırlık ve 100 Hz’e kadar geliştirilmiş yüksek frekans performansı.

Geliştirilmiş gürültü reddi.

Dijital kontrolör ve güç kaynağı dahildir. Düşük gürültülü yüksek seviyeli DC voltaj çıkışı sağlar.

Kontrolörleri, veri toplama kartlarını ve grafik kaydedicileri test etmek için kolayca arayüz oluşturulur.

Yüksek hızlı analog ve dijital çıkışlar içerir

Kurulum, kalibrasyon ve veri toplama için sezgisel web tabanlı kullanıcı arayüzü

Yerleşik kalibrasyon referansı ve otomatik sıfırlama özellikleri

Tek bir kontrolör ile kullanım için birden fazla ekstensometre kalibrasyon dosyası yüklenebilir

Çoklu sıcaklığa özel kalibrasyonlar saklanabilir

2 Hz’den 3 kHz’e kadar seçilebilir analog ve dijital filtre seçenekleri

Kullanıcı tarafından belirlenen voltaj çıkışı (NPL’ye kadar izlenebilir) ile elektroniklerle tam olarak kalibre edilmiş olarak gönderilir.

Tüm modeller hem çekme hem de basmada ölçüm yapabilir ve döngüsel testler için kullanılabilir.

Mekanik aşırı hareket durdurmaları.

Sertleştirilmiş takım çeliği bıçak kenarları kolayca değiştirilebilir. Her ekstensometre ile birlikte bir yedek set gelir.

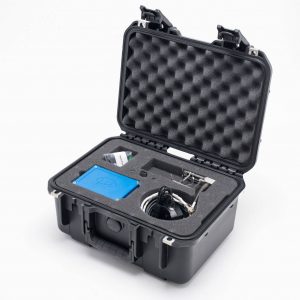

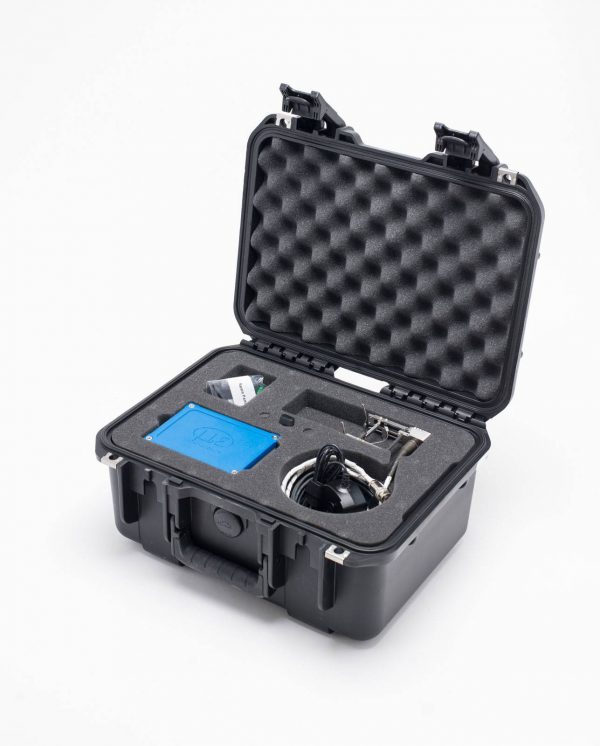

Yüksek kaliteli köpük astarlı kasa ve yedek bir bıçak kenarı seti içerir.

Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı.

Tek bükülme tasarımlarından çok daha güçlü olan bu, aynı zamanda daha yüksek frekanslarda döngüsel testlere izin verir.


*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.



Gösterge Uzunluğu

mm veya  inches

10.0 mm -010M
12.0 mm -012M
12.5 mm -0125M
20.0 mm -020M
25.0 mm -025M
50.0 mm -050M
0.50 in -0050
1.000 in -0100
2.000 in -0200



Ölçüm Aralığı

 % Uzama

+2.5/-0.5 mm * -025M
+7.5/-0.5 mm ** -075M
+12.5/-0.5 mm ** -125M
+0.10″/-0.02″ * -010T
+0.30″/-0.02″ ** -030T
+0.50″/-0.02″ ** -050T

OPSİYONLAR

Gösterge uzunluğu adaptör kitleri (≤ 300 °C (570 °F) sıcaklıklarda kullanım için)

Neredeyse her marka test ekipmanına arayüz oluşturmak için konektörler

Vakum odaları için bölme adaptörleri

Çift kanallı DT6229 kontrolör mevcuttur

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Epsilon 7642 – Yüksek Sıcaklık Soğutmasız Ekstensometreler (700 °C)” için yorum yapan ilk kişi siz olun

Analog Çıkış: Kullanıcı tanımlı, ±5 VDC veya ±10VDC tipik, ±10.8VDC ray

Dijital Çıkış: Dahili web arayüzü ile 24 bit yüksek hızlı Ethernet çıkışı

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar. Test sertifikası dahildir.

Doğrusallık: 11 nokta doğrusallaştırma, ≤%0,1 FS tipik doğrusallık

Çözünürlük: <55 PPM (%0,006FS) RMS @ 4 kHz, <6 PPM (%0,0006FS) @ 100 Hz

Döngüsel Test: Tipik >25 Hz, küçük hareket birimleriyle 100 Hz’e kadar, @ 0,5 mm p-p

Analog Filtre: Seçilebilir 100 Hz analog ve 2 Hz – 3 kHz dijital filtreler

Sıcaklık Aralığı: Ortam – 700 °C (1300 °F). 800 °C’ye kadar kullanım mümkündür – ayrıntılar için Epsilon ile iletişime geçin.

Tel formları, ~600 °C’nin üzerinde uzun süreli testlerden sonra periyodik ayarlama veya değiştirme gerektirebilir.

Sıcaklık Duyarlılığı (Kazanç): <100 PPM / °C (%0.01FS/°C) tipik

Sıcaklık Duyarlılığı (Ofset): 20 PPM / °C (%0,002FS/°C) tipik

Sensör Kablosu: 0,7 m (2,5 ft) üç eksenli yüksek sıcaklık kablosu, artı 1,5 m (5 ft) oda sıcaklığında uzatma kablosu

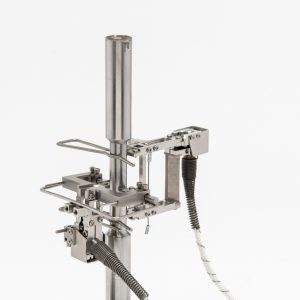

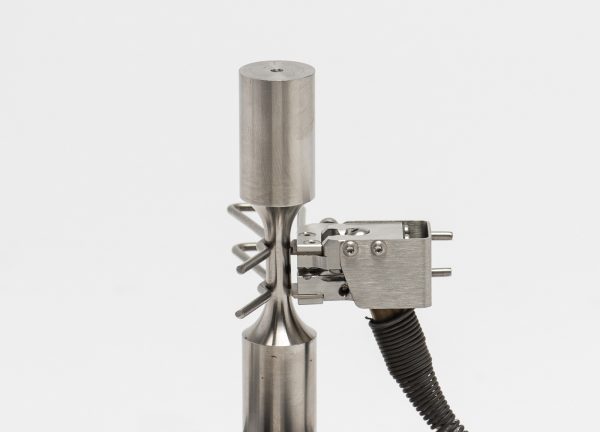

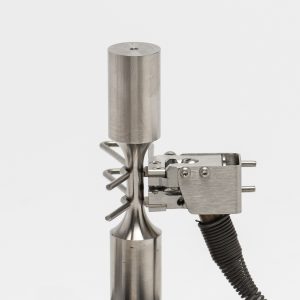

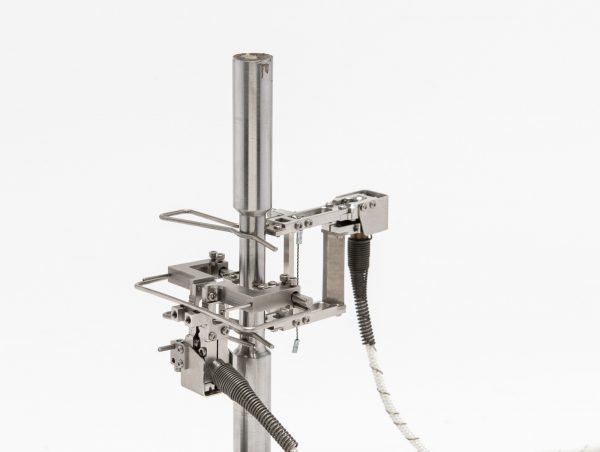

Standart Hızlı Bağlantı Kiti: Ø15 mm’ye (0,60″) kadar yuvarlak numunelere uyar. 6,35 mm (0,25″) kalınlığa kadar 50 mm (2,0″) genişliğe ve 6,35 mm (0,25″) ila

12,5 mm (0,50″) kalınlığa kadar 19 mm (0,75″) genişliğe kadar düz numunelere uyar.

Çalışma Gücü: <100 g tipik

Çevre: Kuru havada veya inert / aşındırıcı olmayan gazlarda yüksek sıcaklık testi için önerilir

Güç: Ülkeniz için güç kaynağı içerir (belirtiniz)
