Epsilon 7650A – Yüksek Sıcaklık, Ekstensometreler (1200°C veya 1600°C)

Epsilon 7650A –  Yüksek hassasiyetli ekstensometre, 1600 °C’ye (2900 °F) kadar olan sıcaklıklarda numuneler üzerindeki eksenel gerilmeleri ölçer.

Malzeme test fırınları veya indüksiyonlu ısıtma ile uyumludur.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS7650A

Epsilon7650A – Yüksek Sıcaklık, Düşük Gerilme, Genişletilmiş Performanslı Kapasitif Ekstensometreler (1200°C veya 1600°C)



Epsilon 7650A – Yüksek Sıcaklık, Ekstensometreler (1200°C veya 1600°C)

Epsilon7 650A –  Yüksek hassasiyetli ekstensometre, 1600 °C’ye (2900 °F) kadar olan sıcaklıklarda numuneler üzerindeki eksenel gerilmeleri ölçer.

Malzeme test fırınları veya indüksiyonlu ısıtma ile uyumludur.

Gerinim kontrollü, yüksek frekanslı yorulma testleri için kullanılabilir. Slayt montaj sistemi, sıcak numunelerin saniyeler içinde monte edilmesini sağlar.

Epsilon 7650A – ekstensometreler, tasarım özellikleri ve düşük gerinim aralığı sayesinde gerilimleri son derece yüksek hassasiyetle ölçer.

Tüm modeller, gerilim ve sıkıştırma gerinim ölçümü yapabilir ve 10 Hz’e kadar frekanslarda tamamen ters yük ve gerinim koşulları altında yorulma testi için kullanılabilir.

Tüm Epsilon 7650A  modelleri yük çerçevesine sağlam bir şekilde monte edilir ve ekstansometreyi numune ile temas ettirmek için kayar montaj içerir.

Ölçü uzunluğu, test numunesi üzerine monte edilmeden önce otomatik olarak ayarlanır, bu da termal dengeye ulaşıldıktan sonra sıcak montaja izin verir.

Bu üniteler, yüksek doğruluk, yüksek çözünürlüklü ölçümler sağlamak ve mümkün olan en yüksek frekanslarda yüksek sıcaklık yorulma testi yapmak için özel olarak tasarlanmıştır.

Düşük çalışma kuvveti için kapasitif sensörler içerirler ve geliştirilmiş performans ve doğruluk için programlanabilir filtreleme ve çok noktalı doğrusallaştırmaya

sahip elektronikler içerirler.

Genel tasarım, yaygın laboratuvar ortamı titreşimlerinden kaynaklanan herhangi bir etkiyi en aza indirir ve çoğu durumda neredeyse tamamen ortadan kaldırır.

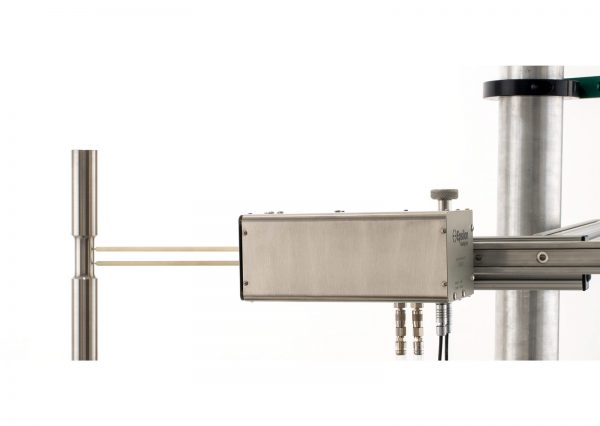

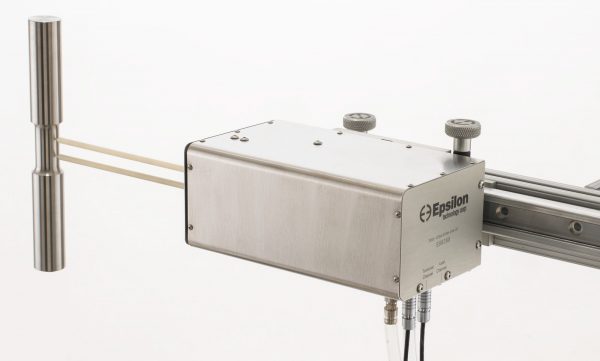

Bu sıvı soğutmalı ekstensometreler, 1200 °C’ye (2200 °F) kadar test yaparken numune teması için yüksek saflıkta alümina çubuklarla donatılmıştır.

1600 °C (2900 °F) yüksek sıcaklık seçeneği için silisyum karbür çubuklar kullanılır.

Epsilon 7650A genellikle belirli test ihtiyaçları için özelleştirilir.


ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

Sıcak monte edilebilir ve geri çekilebilir.

İnce ayar özelliği ile kendinden ayarlı mastar uzunluğu.

Tüm modeller hem gerilimde hem de sıkıştırmada ölçüm yapabilir ve 10 Hz’e kadar test frekanslarında döngüsel testler için kullanılabilir.

NPL’ye göre izlenebilir kalibrasyon ile tamamen kalibre edilmiş gemiler; voltaj çıkışı kullanıcı tarafından belirlenebilir (tipik olarak 0-10V).

Mükemmel ortam titreşimi reddi; birincil titreşim modu >100 Hz tipik

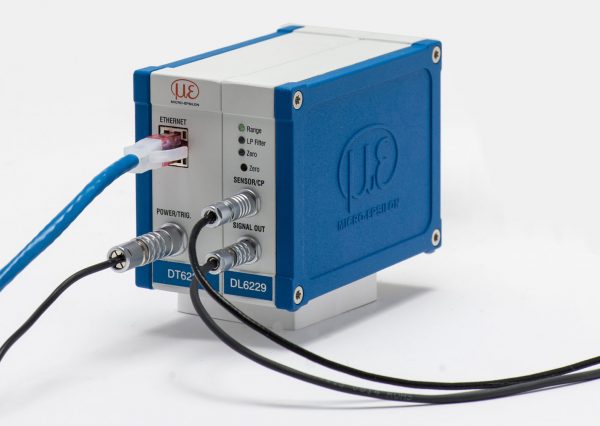

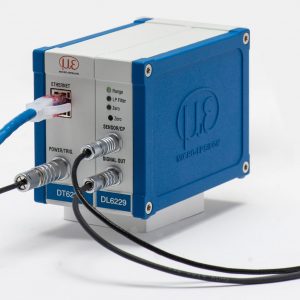

Dijital kontrolör ve güç kaynağı dahildir. Düşük gürültülü yüksek seviyeli DC voltaj çıkışı sağlar.

Kontrolörleri, veri toplama kartlarını ve grafik kaydedicileri test etmek için kolayca arayüz oluşturulur.

Yüksek hızlı analog ve dijital çıkışlar içerir.

Kurulum ve veri toplama için web tabanlı kullanıcı arayüzü.

2 Hz’den 3 kHz’e kadar seçilebilir analog ve dijital filtre seçenekleri.

Yerleşik kalibrasyon referansı ve otomatik sıfırlama özellikleri.

Bir kontrolör ile kullanım için birden fazla ekstansometre kalibrasyon dosyası yüklenebilir.

Sadece oda sıcaklığı kalibrasyonu gerektirirken yüksek sıcaklıklarda numunelerle kullanılabilir.

Hızlı bağlantı kesme sıvı soğutma armatürleri ve sinyal kabloları.

Yüksek kaliteli köpük astarlı kasa ve yedek bir çubuk seti içerir.

*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.



Ölçek Uzunluğu

mm veya inches

12.5 mm -0125M
25.0 mm -025M
0.500 in -0050
1.000 in -0100



Ölçüm Aralığı

% Uzama

+1.5 / -1.5 mm -015M
+2.0 / -1.0 mm -020M
+2.5 / -0.5 mm -025M
+0.060 / -0.060 in -060T
+0.080 / -0.040 in -080T
+0.100 / -0.020 in -100T



Sıcaklık Aralığı

Derece

Oda Sıcaklığı –  1200 °C (2200 °F) -ST
Oda Sıcaklığı –  1600 °C (2900 °F) -HT

OPSİYONLAR

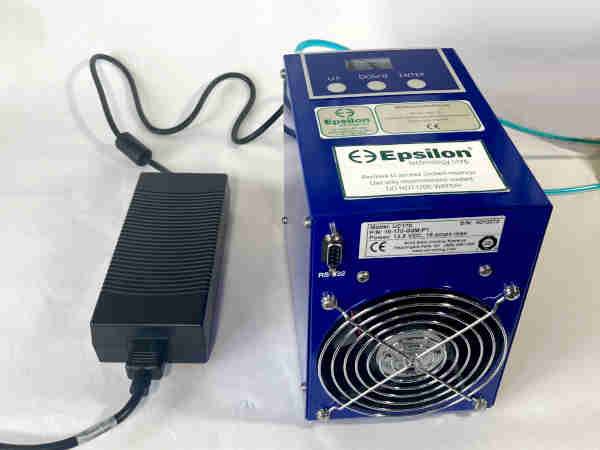

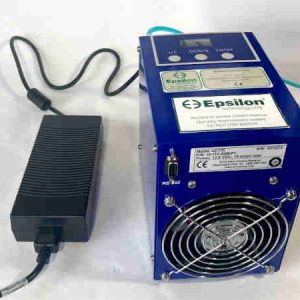

Model EPS170 sabit sıcaklık sirkülasyonlu chiller

En iyi ölçüm doğruluğunu elde etmek ve numune sıcaklığı >540 °C (1000 °F) olduğunda oda sıcaklığı kalibrasyonunun geçerliliğini korumak için tüm yüksek sıcaklık

testleri için sıvı soğutma önerilir.

~800-1600 °C (1500-2900 °F) aralığında test için ekstEnsometre hasarını önlemek için soğutma gereklidir.

Epsilon Technology, EPS170 sabit sıcaklık sirkülasyonlu soğutma grubunu önerir.

1600°C’ye kadar kullanım için yüksek sıcaklık seçeneği (-HT son eki)

Yük çerçevesi montaj braketleri

Neredeyse her marka test ekipmanına arayüz oluşturmak için konektörler

Vakum odalarında kullanım için bölme adaptörleri

Neredeyse her marka test ekipmanına arayüz oluşturmak için konektörler

Çubuk uçları düz keski veya konik uç olabilir; sipariş verirken belirtin

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Epsilon 7650A – Yüksek Sıcaklık, Ekstensometreler (1200°C veya 1600°C)” için yorum yapan ilk kişi siz olun

Analog Çıkış: Kullanıcı tanımlı, ±10VDC tipik, ±10.8VDC ray

Dijital Çıkış: Dahili web arayüzü ile 24 bit yüksek hızlı Ethernet çıkışı

Döngüsel Test: Test sistemine ve test genliğine bağlı olarak 10 Hz’e kadar

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar.

Test sertifikası dahildir.

Çubuk uzunlukları >250 mm (10″) nihai sınıf derecesini etkileyebilir.

Doğrusallık: 11 noktalı dijital doğrusallaştırma, ≤%0,1 FS tipik doğrusallık

Histerez: ≤0.1% FS tipik

Çözünürlük: Gösterge uzunluğunda <75 PPM (%0,0075FS) RMS @ 4 kHz, <6 PPM (%0,0006FS) @ 100 Hz

Filtre: Seçilebilir 100 Hz analog ve 2 Hz – 3 kHz dijital filtreler

Sensör Kabloları: 2 m (6,5 ft) oda sıcaklığı kabloları

Çıkış Kabloları: Esnek 2,4 m (8 ft) analog çıkış kabloları

Soğutma Sıvısı Arayüzü: 1/8” (3,2 mm) ID soğutma sıvısı hortumları için iki tırtıklı hortum bağlantısı

Çalışma Gücü: <30 gram tipik

Temas Gücü: <560 gram tipik

Çevre: Kuru havada, inert / aşındırıcı olmayan gazlarda veya vakumda test için önerilir

Güç: Ülkeniz için güç kaynağı içerir
