Epsilon 3549 – Yüksek Sıcaklık Montajlı Fırın Ekstensometreleri (1200°C veya 1600°C )

Açıklama

Ürün Kodu	Ürün Özellikleri
PRS-EPS3549	Epsilon 3549 – Yüksek Sıcaklık Montajlı Fırın Ekstensometreleri (1200°C veya 1600°C)



Epsilon 3549

Malzeme Testi İçin Ekstensometreler

Epsilon 3549 – Bu model birkaç saniye içinde test örneğine bağlanabilir.

Titreşimlere karşı çok düşük hassasiyete sahip bu sıcak monte edilebilir ünite, gerilim kontrollü, yüksek sıcaklıkta eksenel test ve diğer yaygın test yöntemlerinin

zorlu gereksinimleri için idealdir.

Epsilon 3549 , harici olarak monte edilen fırın ekstensometrelerinin tasarımında büyük bir ilerlemedir.

Bu yeni ekstansometre, ISO 6892’de belirtilen şekilde gerinim kontrollü testin katı gereksinimlerini karşılamak üzere tasarlanmıştır ve statik test uygulamaları

(gerginlik ve sıkıştırma testi) ile üretkenliği artırmaya yardımcı olan birçok yeni yenilikçi özellik ve düşük döngü yorulma ve sürünme.

Genel tasarım, yaygın laboratuvar ortamı titreşimlerinden kaynaklanan her türlü etkiyi azaltır.

Bu ünite ayrıca, kullanıcının test numunesine karşı temas kuvvetini hassas bir şekilde ayarlamasına olanak tanıyan yeni bir özelliği de içermektedir.

Bu, temas kuvveti kaynaklı hataları sınırlayarak eşit ve tekrarlanabilir temas kuvveti sağlar.

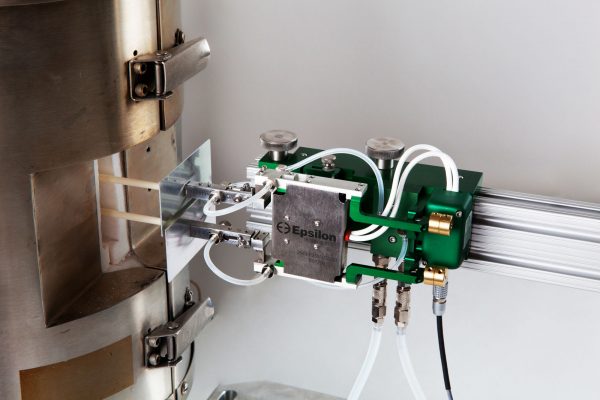

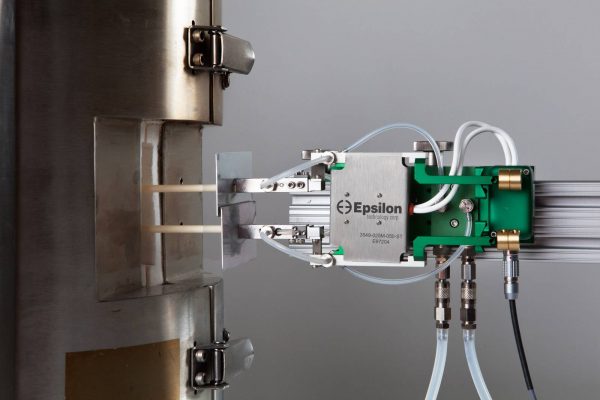

Epsilon 3549 , test sisteminizin yük çerçevesine takılabilen bir kayar brakete (dahildir) monte edilir; isteğe bağlı yük çerçevesi montaj braketleri mevcuttur.

3549 için ölçü uzunluğu, termal dengeye ulaşıldıktan sonra sıcak montaja izin veren test numunesi üzerine monte edilmeden önce otomatik olarak ayarlanır.

Epsilon 3549  standart sıcaklık versiyonu, 1200 °C’ye (2200 °F) kadar ayrık tip malzeme test fırınlarında kullanılmak üzere yapılmıştır ve sıvı soğutmalı braket içerir.

Yüksek sıcaklık seçeneği, 1600 °C’ye (2900 °F) kadar kullanıma izin verir.

Bu ekstensometreler, hızlı yüksek sıcaklık testi için karusel sistemlerinde kullanılabilir.

Standart sıcaklık versiyonu (1200 °C’ye kadar), yüksek saflıkta alümina çubuklarla sağlanır.

Yüksek sıcaklık seçeneği, alfa dereceli silisyum karbür çubuklarla donatılmıştır.

Çubuklar, fırınınız için gerekli uzunlukta sipariş üzerine yapılır.

Montaj braketleri fırın kesitine entegre edilebilir.

Epsilon, test çerçevenize uyması için yük çerçevesi montaj braketleri de sağlayabilir.

Epsilon 3549 ekstensometreler, gerinim ölçer cihazlardır, bu da onları gerinim ölçer dönüştürücüler için tasarlanmış herhangi bir elektronik cihazla uyumlu hale getirir.

Çoğu zaman bir test makinesi kontrolörüne bağlanırlar.

Ekstensometre için sinyal koşullandırma elektroniği tipik olarak test makinesi kontrolörü ile birlikte verilir veya sıklıkla eklenebilir.

Bu durumda ekstensometre, doğrudan elektronik aksama takmak için uygun konektör ve kablolarla birlikte gönderilir.

Gerekli elektronik donanımı olmayan sistemler için Epsilon, ekstensometre çıkışının veri toplama kartlarına, çizelge kaydedicilere veya diğer ekipmanlara

bağlanmasına izin vererek çeşitli çözümler sağlayabilir.

---

 ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

Sıcak monte edilebilir ve geri çekilebilir.

ISO 6892’nin gerektirdiği gibi gerinim kontrollü testlerin zorlu gereksinimlerini ve daha yaygın testleri karşılamak üzere tasarlanmıştır.

Epsilon 3549, gerinim algılama bileşenlerini harici titreşimlerden izole etmek için tasarlanmıştır.

Daha küçük tam ölçek aralıkları gerektiren uygulamalar için ayrıca Model 3648 veya Model 7650A’ya bakın.

Gösterge uzunluğu, Epsilon’un cihazın numuneye saniyeler içinde monte edilmesini sağlayan benzersiz otomatik ayar mekanizması ile her test arasında

otomatik olarak ayarlanır.

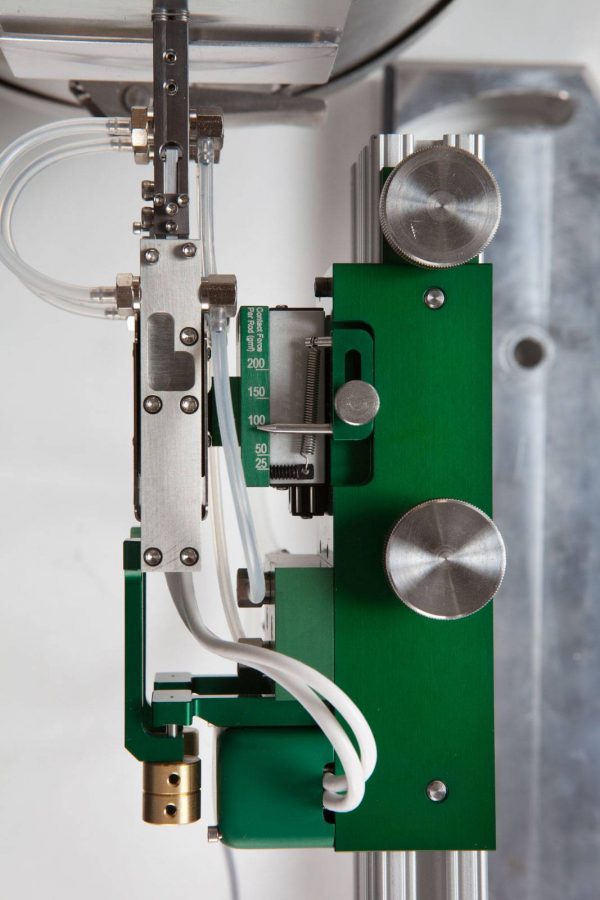

Düşük temas kuvveti, birlikte verilen temas kuvveti ayar tertibatı aracılığıyla kolayca kontrol edilir.

Bu, ekstensometrenin aynı miktarda kuvvetle müteakip numunelere kolay ve tekrarlanabilir şekilde yerleştirilmesini sağlar.

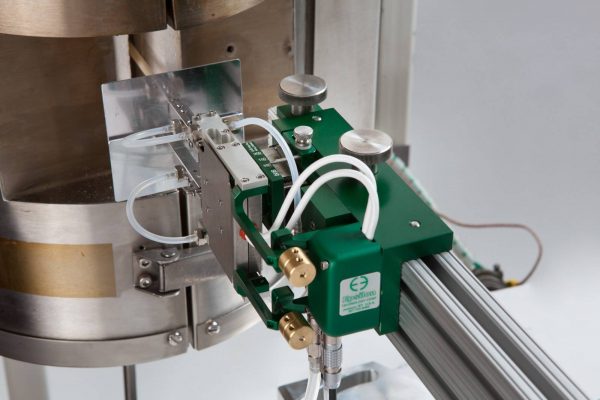

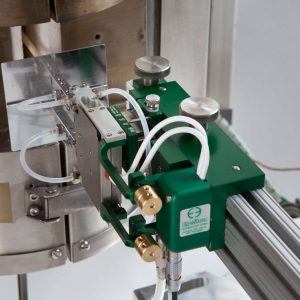

Yenilikçi kızak montajı, test sıcaklığına ulaşıldığında ekstansometrenin numuneye geçmesini sağlar.

Tüm modeller hem gerilimde hem de basınçta ölçüm yapabilir ve döngüsel testler için kullanılabilir.

3549’un mastar uzunluğu, mastar uzunluğu ara parçaları kullanılarak 10 mm ile 50 mm arasındaki hemen hemen her mastar uzunluğuna kolayca ayarlanabilir.

Epsilon 3549 , karusel sistemlerinde veya tekli fırınlarda kullanılmak üzere tasarlanmıştır.

Mekanik aşırı hareket her iki yönde de durur.

Tüm üniteler, yüksek saflıkta alümina seramik çubuklarla (1200 °C) veya alfa dereceli silisyum karbür çubuklarla (1600 °C) gelir.

3549, sıvı soğutma hatları için hızlı bağlantı konektörleri ve ekstansometre gövdesinin kolay kurulumunu sağlayan elektrik bağlantıları içerir.

Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı.

Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.

Yüksek kaliteli köpük astarlı kasa ve yedek bir seramik çubuk seti içerir.

*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.

Ölçek Uzunluğu mm & inch
10.0 mm	-010M
12.5 mm	-0125M
20.0 mm	-020M
25.0 mm	-025M
30.0 mm	-030M
40.0 mm	-040M
50.0 mm	-050M
0.500 in	-0050
1.000 in	-0100
2.000 in	-0200



Ölçüm Aralığı % Gerilme
±10%	-010¹
+20%/-10%	-020
+50%/-10%	-050
+100%/-10%	-100²



Sıcaklık Aralığı Derece
Ambient to 1200 ˚C (Ambient to 2200 ˚F)	-ST
Ambient to 1600 ˚C (Ambient to 2900 ˚F)	-HT

---



OPSİYONLAR

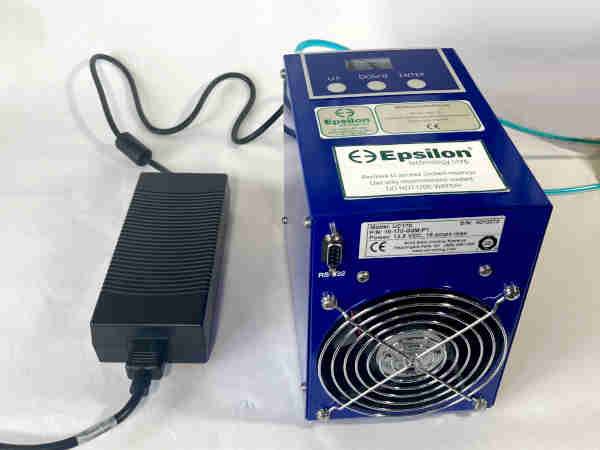

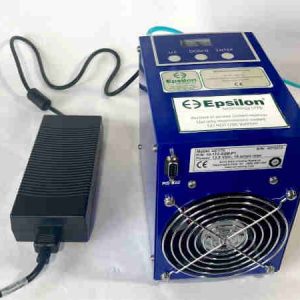

Model EPS170 sabit sıcaklık sirkülasyonlu chiller

En iyi ölçüm doğruluğunu elde etmek ve numune sıcaklığı >540 °C (1000 °F) olduğunda oda sıcaklığı kalibrasyonunun geçerliliğini korumak için tüm yüksek sıcaklık

testleri için sıvı soğutma önerilir.

~800-1600 °C (1500-2900 °F) aralığında test için ekstansometre hasarını önlemek için soğutma gereklidir.

Epsilon Technology, EPS170 sabit sıcaklık sirkülasyonlu soğutma grubunu önerir.

1600°C’ye kadar kullanım için yüksek sıcaklık seçeneği (-HT son eki)

Yük çerçevesi montaj braketleri

Neredeyse her marka test ekipmanına arayüz oluşturmak için konektörler

Çubuk uçları düz keski veya konik uç olabilir; sipariş verirken belirtin



Uyarma: 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.

Çıkış: 1,5 – 2 mV/V, nominal, modele bağlı

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar. Bir test sertifikası dahildir. Çubuk uzunlukları >250 mm (10″) nihai sınıf derecesini etkileyebilir.

Sıcaklık Aralığı: Standart (-ST) ila 1200 °C (2200 °F), isteğe bağlı (-HT) 1600 °C (2900 °F)

Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart

Soğutma Sıvısı Arayüzü: 1/8” (3,2 mm) ID soğutma sıvısı hortumları için iki tırtıklı hortum bağlantısı

Temas Kuvveti: 400 g’a kadar ayarlanabilir

Çalışma Gücü: <30 g tipik
