Epsilon 3800 ,Yüksek Uzamalı Ekstensometre

0 out of 5

Epsilon 3800 Ekstensometre ; %100-2000ε arasındaki kauçuk, elastomer ve yüksek uzamalı plastik testleri için tasarlanmıştır.

Eşsiz tasarımları, testin başarısız olmasına izin verir ve numune ile etkileşimi en aza indirir.

Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS3800

Epsilon 3800 ,Yüksek Uzamalı Ekstensometre



Epsilon 3800 Ekstensometre ; %100-2000ε arasındaki kauçuk, elastomer ve yüksek uzamalı plastik testleri için tasarlanmıştır.

Eşsiz tasarımları, testin başarısız olmasına izin verir ve numune ile etkileşimi en aza indirir.

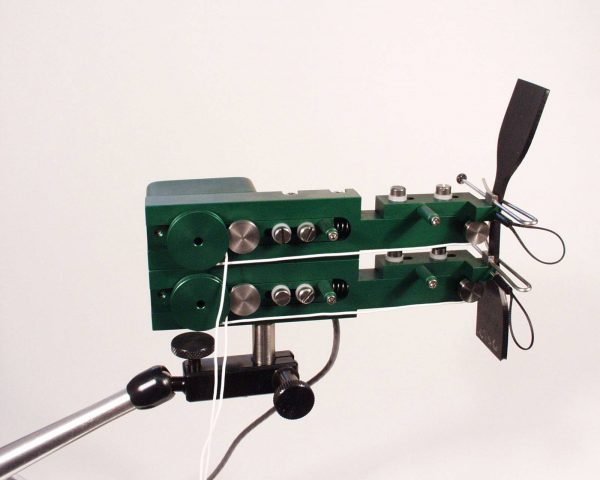

Bu benzersiz ekstensometrenin ana gövdesi, dahil olan ayarlanabilir manyetik taban tarafından yerinde tutulan test sırasında sabit kalır.

Test sırasında numune uzadıkça yalnızca çok hafif, küçük hareketli başlıklar hareket eder.

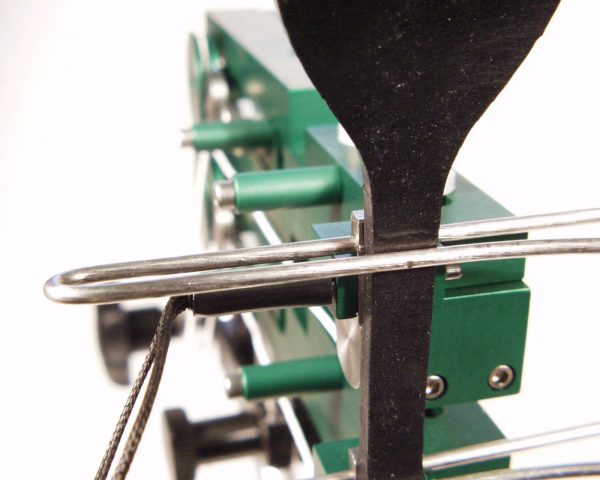

Bunlar numuneye küçük yaylı klipslerle bağlanır. Her kafa, kafa hareket ettikçe ekstensometreden bir kablo çeker.

Bu modeller düşük sürtünmeli potansiyometreler kullanır ve fabrika tarafından seçilebilir bir dizi çıkışa sahiptir.

Ekstensometre, bir uyarma voltajı ile çalıştırılır ve girişle orantılı bir çıkışa sahiptir. Gerinim ölçer cihazları (2-4 mV/V) taklit eden çıkışlarla sağlanırlar.

Model 3800, gerinim ölçer sensörler için tasarlanmış hemen hemen her türlü sinyal koşullandırma elektroniği ile kullanılabilir.

Gerekli elektronik donanımı olmayan sistemler için Epsilon, sinyal koşullandırma için çeşitli çözümler sağlayabilir.


ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

ASTM D412’ye göre test için geçerlidir.

Ana gövde sabittir ve yalnızca hafif hareketli başlıklar hareket eder.

Kolay montaj için ayarlanabilir bir manyetik taban ile birlikte gelir.

500 mm’ye (20 inç) kadar geniş ölçüm aralığı.

Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

Yüksek kaliteli köpük astarlı kılıf içerir.

Yüksek uzamalı malzemeleri (>%100ε) test etmek için düşük maliyetli gerinim ölçümü.

*** NOT : Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.

Ölçek Uzunluğu
20.0 mm -020M
25.0 mm -025M
50.0 mm -050M
1.000 in -0100
2.000 in -0200



Ölçüm Aralığı
Gerinim
+250 mm -250M
+500 mm -500M
+10.000″ -100T
+20.000″ -200T

OPSİYONLAR

Ölçü uzunluklarını değiştirmek için adaptör kitleri.

Hemen hemen her marka test ekipmanına arayüz sağlayan konektörler.

Uyarma : 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.

Çıkış : 2 ila 4 mV/V, nominal; sipariş sırasında seçin

Doğruluk : ±1 mm (±0.040 inç)

Çözünürlük : 0,2 mm (0,008 inç)

Sıcaklık Aralığı : -40 °C ila 100 °C (-40 °F ila 210 °F)

Kablo : Entegre, ultra esnek kablo, 2,5 m (8 ft) standart

Çalıştırma Gücü : <200 gram başına tipik
