Epsilon 3542L , Uzun Ölçekli Eksenel Ekstensometre

0 out of 5

Epsilon 3542L , Uzun Ölçekli Eksenel Ekstensometre; Çekme ve basma testleri için 100 mm (4 inç) veya daha büyük ölçü uzunluklarına sahip uzun ölçü uzunluklu

ekstensometrelerdir.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS3542L

Epsilon 3542L , Uzun Ölçekli Eksenel Ekstensometre



Epsilon 3542L , Uzun Ölçekli Eksenel Ekstensometre

Epsilon 3542L , Uzun Ölçekli Eksenel Ekstensometre; Çekme ve basma testleri için 100 mm (4 inç) veya daha büyük ölçü uzunluklarına sahip uzun ölçü uzunluklu

ekstensometrelerdir.

Epsilon 3542L , Uzun Ölçekli Eksenel Ekstensometre , düşük seviyeli gerinim ölçümlerinin gerekli olduğu uzun mastar uzunluğu uygulamaları için özel olarak tasarlanmıştır.

Çift bükülme tasarımı, 3542L‘yi çok sağlam ve titreşimlere karşı duyarsız hale getirir.

Epsilon 3542L Uzun Ölçekli Eksenel Ekstensometre, metaller, plastikler, kompozitler ve seramikler dahil olmak üzere çok çeşitli malzemeleri test etmek için tasarlanmıştır.

Model 3542L, Epsilon’un hızlı bağlantı kitiyle standart olarak gelmektedir ve ekstensometreyi test numunesi üzerine monte etmeyi kolaylaştırmaktadır.

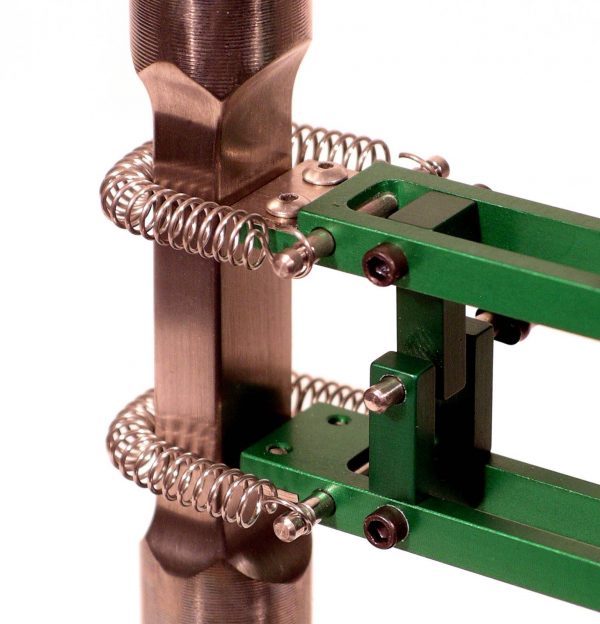

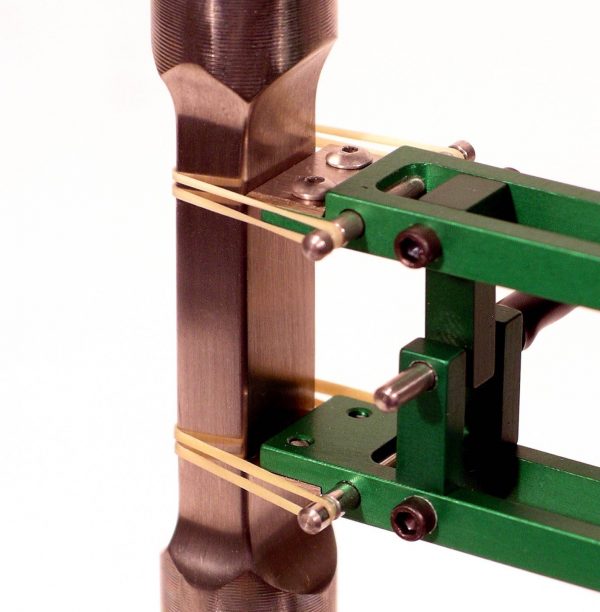

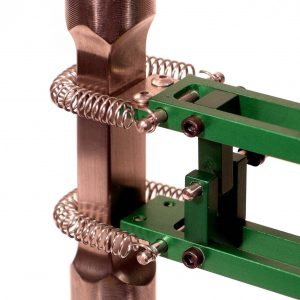

Hızlı bağlantı kiti çıkarılabilir ve ekstensometrenin yaylar veya lastik bantlarla monte edilmesini sağlar.

Epsilon 3542L ekstensometreler, gerinim ölçer cihazlardır, bu da onları gerinim ölçer dönüştürücüler için tasarlanmış herhangi bir elektronik cihazla uyumlu hale

getirir. Çoğu zaman bir test makinesi kontrolörüne bağlanırlar.

Ekstensometre için sinyal koşullandırma elektroniği tipik olarak test makinesi kontrolörü ile birlikte verilir veya sıklıkla eklenebilir. Bu durumda ekstensometre, doğrudan

elektronik aksama takmak için uygun konektör ve kablolarla birlikte gönderilir.

Gerekli elektronik donanımı olmayan sistemler için Epsilon, ekstensometre çıkışının veri toplama kartlarına, çizelge kaydedicilere veya diğer ekipmanlara

bağlanmasına izin vererek çeşitli çözümler sağlayabilmektedir.


ÖZELLİKLER

Numune arızası nedeniyle açık bırakılabilir.

Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.

Tüm modeller hem gerilimde hem de basınçta ölçüm yapabilir ve döngüsel testler için kullanılabilir.

Mekanik aşırı hareket her iki yönde de durur.

Standart hızlı bağlantı kiti, numunelere hızlı montaj sağlar.

Sertleştirilmiş takım çeliği bıçak kenarları kolayca değiştirilebilir. Her ekstEnsometre ile birlikte bir yedek set gelir.

Yüksek ve düşük sıcaklık seçenekleri, çalışmayı -270 °C’den (-454 °F) +200 °C’ye (400 °F) kadar uzatır.

Tamir kolaylığı için değiştirilebilir kollar ve ara parçalar. Bu aynı zamanda farklı test gereksinimleri için ölçü uzunluğunun değiştirilmesine de izin verir.

Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı. Tek bükülme tasarımlarından çok daha güçlü olan bu, aynı zamanda daha yüksek frekanslarda

döngüsel testlere izin verir.

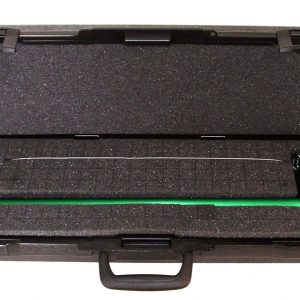

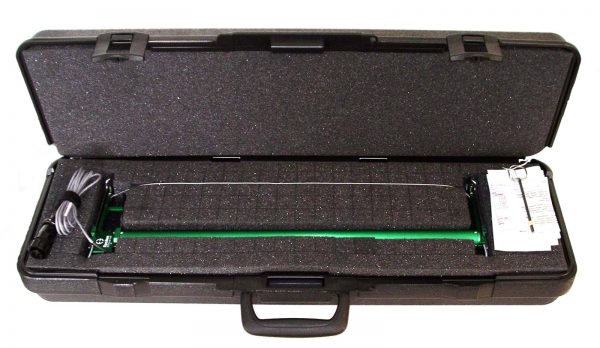

Yüksek kaliteli köpük astarlı kılıf içerir.

*** NOT :  Aşağıdaki tablolar kullanılarak  İstemiş olduğunuz ekstensometreyi oluşturabilirsiniz.

   Ölçek Uzunluğu

       mm & inch

100 mm -100M
150 mm -150M
200 mm -200M
250 mm -250M
500 mm -500M
600 mm -600M
4.000 in -0400
6.000 in -0600
8.000 in -0800
10.000 in -1000
20.000 in -2000
24.000 in -2400






Ölçüm Aralığı

UZAMA
±2.5 mm -002M
±6.0 mm -006M
+12.5 mm/-6.0 mm -0125M
±0.10 in -010T
±0.25 in -025T
+0.50 in/-0.25 in -050T



Sıcaklık Aralığı

Derece
-270 °C to 100 °C (-454 °F to 210 °F) -LT
-40 °C to 100 °C (-40 °F to 210 °F) -ST
-40 °C to 150 °C (-40 °F to 300 °F) -HT1
-40 °C to 200 °C (-40 °F to 400 °F) -HT2
-270 °C to 200 °C (-454 °F to 400 °F) -LHT

OPSİYONLAR

Büyük numuneler için hızlı bağlantı kiti tel biçimleri

Ölçü uzunluklarını değiştirmek için adaptör kitleri

Hemen hemen her marka test ekipmanına arayüz oluşturmak için konektörler

Biyomedikal testler için özel kaplamalar ve paslanmaz çelik bıçak kenarları mevcuttur

Özel Bıçak Kenarları

Uyarma: 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.

Çıkış: 2 ila 4 mV/V, nominal, modele bağlı olarak

Doğruluk: Standart konfigürasyonlar, doğruluk için ASTM E83 sınıf B-1 ve ISO 9513 sınıf 0,5 gereksinimlerini karşılar. Test sertifikası dahildir.

Doğrusallık: Tam ölçek ölçüm aralığının ≤%0,15’i

Sıcaklık Aralığı: Standart (-ST) -40 °C ila +100 °C (-40 °F ila 210 °F)

Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart

Standart Hızlı Bağlantı Kiti: 25 mm çapa (1,0 inç) kadar yuvarlak numuneler ve 12 mm kalınlığa ve 31 mm genişliğe (0,5 inç x 1,25 inç) kadar düz numuneler

için tel kalıplar dahildir; diğer birçok numune boyutu için tel kalıplar mevcuttur

Çalışma Gücü: Model yapılandırmasına bağlıdır, tipik olarak 30 g’dan az
