Epsilon One – Hassas Optik Ekstensometre

Epsilon ONE ;  yüksek hassasiyetli optik ekstensometreler, endüstri lideri çözünürlük, doğruluk ve hız ile eksenel gerilimi ölçer.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz



Açıklama

Ürün Kodu

Ürün Özellikleri

PRS-EPS1

Epsilon One  –   Hassas Optik Ekstensometre



Epsilon One  –   Hassas Optik Ekstensometre

Hassas Optik Ekstansometreler

Çığır Açan Performans

İnanılmaz Kolay Kullanım

Her Test Makinesiyle Çalışır

Epsilon ONE ;  yüksek hassasiyetli optik ekstensometreler, endüstri lideri çözünürlük, doğruluk ve hız ile eksenel gerilimi ölçer.

Yenilikçi Anında Sıfırlama,

Her Zaman Açık ve Lazer Hizalama özellikleri performansı en üst düzeye çıkarır ve test verimini artırır.

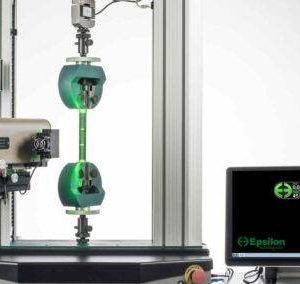

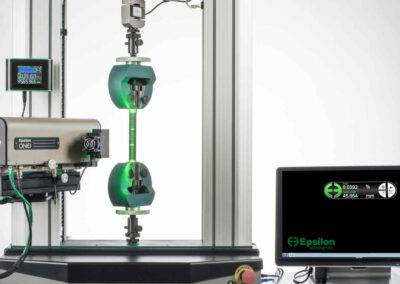

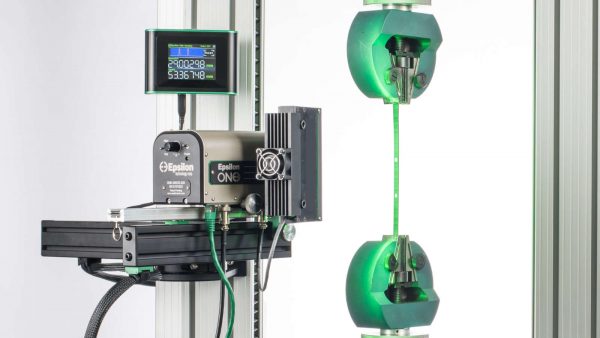

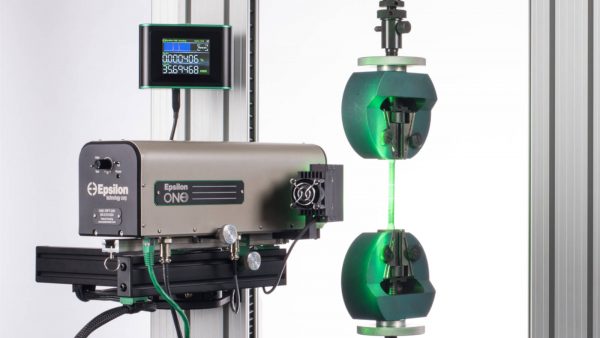

Epsilon ONE – Optik Temassız Ekstensometreler, yüksek doğrulukta, yüksek çözünürlüklü, temassız eksenel gerinim ve yer değiştirme ölçümü gerçekleştirir.

Bu ekstensometreler, metaller ve kompozitler, yüksek uzama malzemeleri, ince veya hassas numuneler, döngüsel yorulma, gerinim kontrollü testler, sapma ölçer

uygulamaları gibi yüksek modüllü malzemeleri test etmek ve çatlak açılma yer değiştirmelerini ölçmek için uygundur.

Gerilme veya uzama ölçülür ve gerçek zamanlı olarak çıktı alınır.

Epsilon ONE‘ın yüksek çözünürlüğü ve ISO 0,5 / ASTM B-1 doğruluk sınıfları, metallerin, kompozitlerin, seramiklerin ve CMC’lerin modülünü* ölçmek için

gereken çok küçük gerinimlerden çok çeşitli gerinim değerlerinin temassız ölçümü için uygun hale getirir.

Elastomerler ve aradaki her şey.

Epsilon’un kapsamlı optik yol optimizasyonu, çeşitli optik teknolojilerin ve sinyal işleme algoritmalarının birleşimiyle sınıfında lider doğruluk ve çözünürlük elde edilir.

Ultra yüksek kamera çözünürlüğü, 3000 Hz’e kadar gerçek zamanlı veri hızları, optik hata kaynaklarının en aza indirilmesi ve sinyal işleme teknikleri, en düşük gürültü

ile yüksek gerilim çözünürlüğü ve doğruluğu sağlar.

Piyasadaki başka hiçbir sistem bu teknolojilerin hepsini bir araya getirmez.

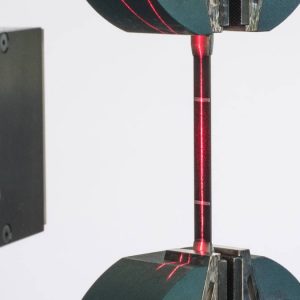

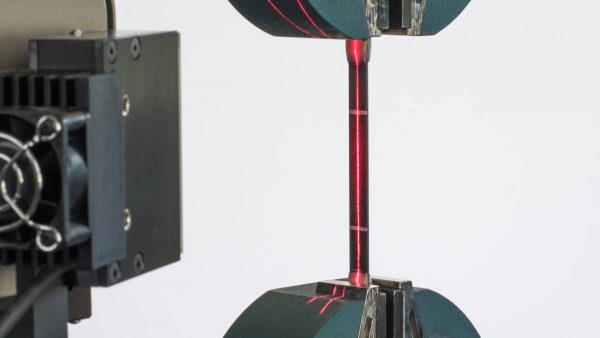

Lazer Destekli Hizalama Sistemi, anında hizalama ve mesafe noktası kontrolü sağlar.

Epsilon ONE, testten önce numuneye önceden hizalanmış lazer çizgileri yansıtacak ve herhangi bir yanlış hizalamayı ortaya çıkaracaktır.

Test sırasında, PT modellerindeki yüksek hassasiyetli telesentrik lensler, birçok video ekstensometresi için yaygın bir hata kaynağı olan düzlem dışı hareketlerden

kaynaklanan hataları ortadan kaldırır.

Epsilon ONE fabrikada kalibre edilmiş olarak gelir – kalibrasyon ızgaraları veya ölçü uzunluk çubukları yoktur, bu da zamandan büyük tasarruf sağlar.

Sistem yeni numune türleri için dakikalar içinde kurulur ve çok az eğitim veya kullanım becerisi gerektirir.

Masaüstü kullanıcı arabirimi yazılımı ve isteğe bağlı Dokunmatik Arabirim, sürekli dijital okumalar ve durum bilgileri sağlar.

Epsilon ONE, en hızlı numune çevrim süreleri için tasarlanmıştır.

Herhangi bir yazılım etkileşimi olmadan otomatik olarak tekrarlanan testleri başlatın; Epsilon ONE her zaman çalışır ve Anında Sıfırlama ve Otomatik İşaret Tespiti,

video ekstensometrelerinde yaygın olan yazılım başlatma/durdurma etkileşimlerini ortadan kaldırır.

Epsilon ONE, test makinesinin kontrolörü için bir giriş olarak kalibre edilmiş bir ±10V gerinim sinyali sağlar.

Ekstansometre, pencereli bir ortam bölmesine sahip makineler de dahil olmak üzere her tür malzeme test makinesine uygundur (montaj için Epsilon ile iletişime geçin).

Klipsli ekstensometrelerde olduğu gibi, modülün doğru ölçümü, iyi hizalanmış bir yük dizisi ve çeneler ve çenelerde ortalanmış simetrik numuneler gerektirir.

Çoğu durumda ≥25 mm mastar uzunlukları önerilir.


ÖZELLİKLER

Her zaman açık, her zaman hazır: DIC sistemlerinden farklı olarak, tekrarlayan testler yapılırken yazılım etkileşimleri gereksizdir.

Her zaman gerçek zamanlı: En yüksek veri hızlarında bile sonradan işleme asla gerekli değildir.

Anında Sıfırlama ile daha hızlı çıktı: Ekstensometreye veya yazılıma dokunmadan tekrarlayan testleri otomatik olarak başlatın.

Güvenilir, otomatik işaret algılama: %1000 zorlamanın ötesinde parlak veya karanlık işaretlerin ve >1500 mm/saniye hızların sağlam takibi.

Lazer Destekli Hizalama Sistemi: Numune hizalaması ve optik konumlandırma için anında görsel nokta kontrolü sağlar.

Hassas Telesantrik Tasarım: Epsilon ONE’ın telesentrik lensleri yaygın hata kaynaklarını önler – Bu Teknik Notu Okuyun.

Tamamen fabrikada kalibre edilmiştir: Epsilon, ölçekleme, eğriltme, lens bozulması ve eşit olmayan aydınlatmayı hesaba katmak için endüstrinin en kapsamlı

sürecini kullanarak kalibre eder.

A2LA onaylı fabrika kalibrasyonu, SI’ya göre izlenebilir; Kalibrasyon için ızgara veya çubuk gerekmez.

Daha temiz çalışma alanı: Ek bir bilgisayara ve monitöre gerek yok; Dahil edilen Kullanıcı Arayüzü yazılımı çok düşük kaynak gereksinimlerine sahiptir ve

test makinesinin bilgisayarında çalışabilir.

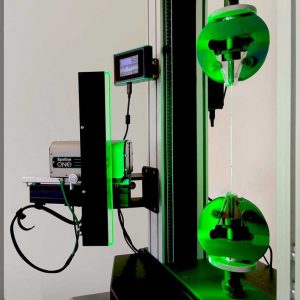

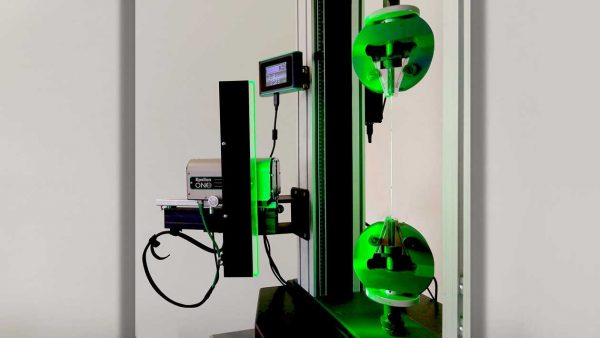

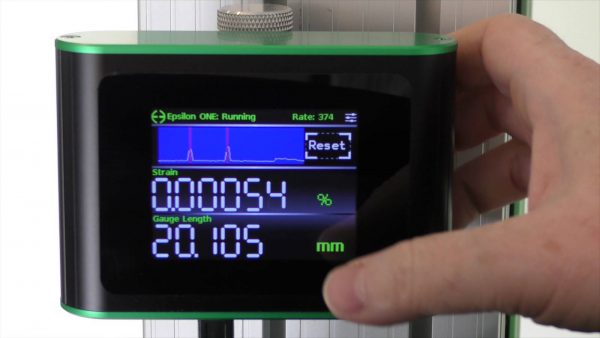

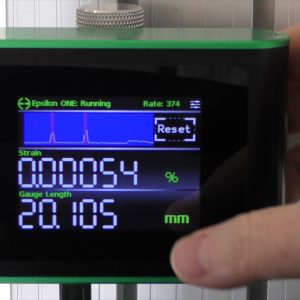

İsteğe Bağlı Dokunmatik Arabirim: Epsilon ONE’a bilgisayar olmadan erişin ve kontrol edin. (bir demoya bakın)

Geri çekilebilir yüksek sertlikte montaj: Maksimum dinamik aralığı ve titreşim reddini korurken endüstri lideri kullanım kolaylığı.

Seçilebilir çok hatlı numune işaretleme: En yüksek gerinim konsantrasyonunun bulunduğu bölgeyi gerçek zamanlı olarak otomatik olarak tanımlayın ve raporlayın.

Çok çeşitli seçilebilir filtre ve optik ayarlar, birçok farklı malzeme ve numune ile yüksek performans sağlar.

Daha Hızlı Test: Sektör lideri 200+ Hz dinamik aralık ve otomatik kazanç dengeleme filtreleriyle zamandan tasarruf edin.

Yönetici/Kullanıcı Modları: Belirli numuneler ve test yöntemleri için ayarları tanımlayın, kaydedin ve yeniden yükleyin, ardından bunları Kullanıcı Modunda kilitleyin.

Gerçek zamanlı dijital çıktı: Kontrol ve durum için API’ler ve otomasyon ve entegrasyon için örnekler içeren yüksek hızlı veri akışı.

Daha İyi Gerinim Kontrolü: Dahili yüksek hızlı 16 bit analog çıkış; DIC sistemlerine özgü öngörülemeyen döngüsel sapma hatalarına duyarlı değildir.

Çok Yönlü Çıkış Modları: % Gerilim, Uzunluk (mm) veya Uzama (mm) olarak çıkış ±10V.

Gerinim Metrikleri: Beş sonlu veya küçük gerinim teorisini kullanarak gerinim ölçümlerini rapor edin.

Aşağıdakiler dahil birçok ISO ve ASTM standardı ile test için geçerlidir:

ISO 6892-1, 527-2, 527-4, 527-5

ASTM E8, E9, D3039, D638, A370, D3552, E646

Anahtar teslimi: Her temel paket şunları içerir:

Lazer destekli hizalama sistemli Optik Paket

Aydınlatma Modülü

Sensör Kontrolörü

Montaj Arayüzü Alt Montajı

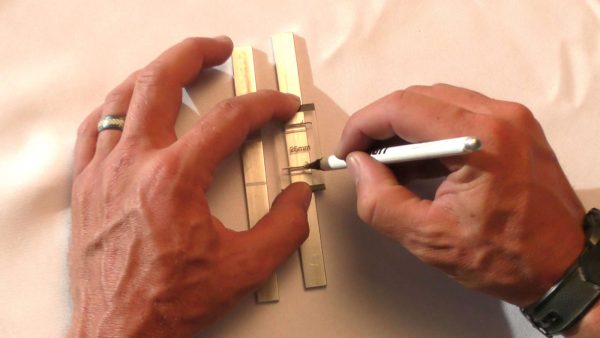

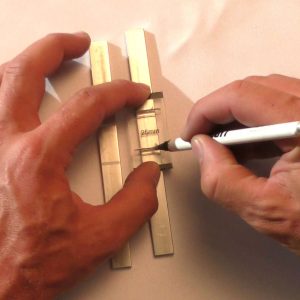

Numune İşaretleme Kiti

Kablolar ve yazılım

Yüksek kaliteli köpük astarlı kılıf içerir.

Patentli.

Temel Uygulamalar

Yüksek modüllü malzemelerin testi – bu malzemelerde tipik olan çok küçük gerinim ölçümleri için çözünürlük ve doğruluk

Otomatik test – tekrarlayan testler arasında yazılım etkileşimi gerekmez

İnce / ince numuneler – <Ø20 μm (0,001”) numuneler

Elastomerler ve yüksek uzamalı plastikler – sınıfının en iyisi performans; >%1000 zorlanma ve >1.5 metre/saniye izleme hızı

Yüksek hızlı döngüsel test – 100 Hz’e kadar test frekansları ve 3000 Hz’e kadar gerçek zamanlı veri hızı

Uzun süreli sürünme testi – bir test kesintisi durumunda mükemmel termal kararlılık ve otomatik kurtarma

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Epsilon One – Hassas Optik Ekstensometre” için yorum yapan ilk kişi siz olun

Görüş Alanı: 50-500+ mm. Belirli optik paketlere bakın; diğer seçenekler için Epsilon ile iletişime geçin.

Çalışma Mesafesi: 150-300 mm tipik. Belirli optik paketlere bakın; diğer seçenekler için Epsilon ile iletişime geçin.

Gerçek Zamanlı Veri Hızı: 300-3000 Hz, >2000 Hz tipik. Görüntü kare hızı, analiz, analog çıkış ve dijital çıkış içerir

Analog Çıkış: ±10VDC tipik, kısa korumalı. Seçilebilir birimler ve aralık. Test ekipmanı için konektörlü 2,4 m (8 ft) korumalı çıkış kablosu içerir.

Dijital Çıkış: RS232 üzerinden tipik olarak >2000 Hz’de 16-64 bit. 1,8 m (6 ft) korumalı boş modem kablosu içerir.

Çözünürlük: <0,5 µm yarı statik, <2,5 µm dinamik, <0,1 µm sürünme; Tipik ayarlarda tipik RMS çözünürlüğü.

Çözünürlük, optik ve filtre ayarlarının bir işlevidir. Ayrıntılar için Kılavuza bakın.

Ekstensometre Sınıfı: ISO 9513 Sınıf 0,5 ve ASTM E83 Sınıf B-1 veya daha iyisi, ≥10 mm ölçü uzunluğunda tipik

Mutlak Doğruluk:

PT modelleri: <±1 µm veya değerin %0,5’i, tipik olarak ±30 µm’yi aşmayan

CE modelleri: <±1 µm veya değerin %0,5’i

Termal Kayma: Oda Sıcaklığı Kararlılığı <0,002%ε/°C (20 µε/°C )

Minumum Numune Boyutu: < Ø20 μm (0,001”)

Gösterge Uzunluğu: Minimum 2 mm, ≥4x numune genişliği veya çapı önerilir. Ölçü uzunlukları <10 mm için Epsilon ile iletişime geçin.

Maksimum Uzama: >%1000, görüş alanı ve ölçü uzunluğu ile sınırlıdır

Maksimum İzleme Hızı: >1500 mm/saniye (90.000 mm/dakika)

Döngüsel Test: >100 Hz tipik döngüsel test frekansı, dalga biçiminden bağımsız

Gerinim Kontrolü: Monotonik ve döngüsel gerinim kontrolü uygulamaları için uygundur

Düzlem Dışı Hassasiyet*: ISO 9513 Sınıf 0,5 @15 mm ölçü uzunluğu ve ASTM E83 Sınıf B-1 için izin verilen düzlem dışı hareket:

ONE-PT-xx için <1000 µm (0.040”) <25 µm (0,001”) için ONE-CE-xx

*Herhangi bir optik ekstansometre satın almadan önce bu spesifikasyonu anlayın – bu Teknik Nota bakın

Güç Kaynağı: 100-240 VAC, 50-60 Hz, 100W, IEC 320 C14 prizi. Sipariş verirken fiş tipini belirtin

Sistem Ortamı: 10-40°C (50-100°F), kullanım ve saklama için; %20-80 bağıl nem yoğuşmasız ortamlar

Ana Bilgisayar (isteğe bağlı): Windows 7 veya 10 bilgisayar, minimum 900×550 ekran, bir seri veya USB bağlantı noktası gerektirir
