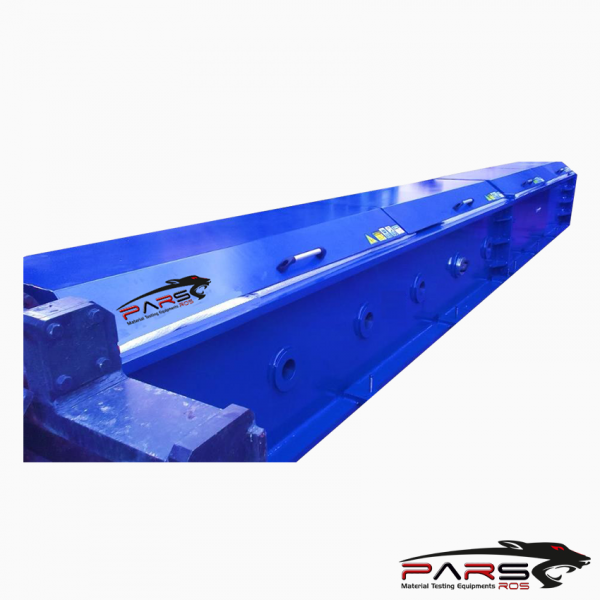

Yatay Çekme Test Makinası, 500 kN

Açıklama

Ürün Kodu	Ürün Özellikleri
PRS-SRVHORTEN1000	Servo Hidrolik  Yatay Çekme Test Makinası 500 kN



Servo Hidrolik Yatay Çekme Test Makinası

STANDARTLAR:   ASTM A931, ASTM D4268, EN 919, ISO 2307, OCIMF, EN 1891, EN 564, EN 566, EN ISO 1346:2004, EN ISO 2307:2010

ParsRos Servo Hidrolik Yatay Çekme Test Makinaları, 10MN’ye kadar nominal bir kuvvete izin veren çok güçlü bir test gövdesine  sahiptir.

Cihaz gövdesi , gerçek boyutlu numuneler üzerinde test yapmak için 40m uzunluğa sahip olabilir.

Standart testler mesafe veya kuvvet kontrolü ile yapılabilir.

Elektronik kontrolör test sırasında ayarlanan parametrelere doğru bir şekilde yapışır ( Test hızı, maksimum yük, tutma süresi, gerilme değerleri vb.).

Deney prosedürü tamamen otomatiktir ve çok çeşitli standart testlerle uyum sağlamak için birçok test modülü mevcuttur.

Bazı test modülleri, numunelerin servis ömrünü belirlemek için dinamik testler gerçekleştirilmesine bile izin verir.

Dinamik testleri iki farklı yaklaşımla yapmak mümkündür: önceden programlanmış bir dalga formu (sinüs,

dikdörtgen vb.) veya kullanıcı tarafından verilen bir yolla.

---

Servo Hidrolik Yatay Çekme Test Makinası Uygulama  Alanları

Zincirler

Kablolar

Sentetik elyaf halatlar

Doğal elyaf ipleri

Halatlar

Test gereksinimlerine bağlı olarak dikey test makineleri de kullanılabilir.

---

Yatay Çekme Test Sistemleri ;

Tel halat sapanlarının,

Elektrik kablo fitinglerinin,

Çelik tel halatların,

Sentetik halatların,

Zincirlerin

Çekme testi ve imha testleri için yaygın olarak kullanılır. Çelik teller ve halatların  üretimini  gerçekleştiren yerlerde kalite kontrol ve Ar-Ge birimleri için ideal bir

test makinesidir.

Cihaz ayrıca ; İnşaat, yapı malzemeleri, metalurji, nakliye endüstrisi ve enerji kaynakları endüstrisi ve araştırma birimleri gibi diğer birimlerde yaygın olarak

kullanılmaktadır

---

Ana  Gövde

Ana gövde ; ağırlıklı olarak yağ silindiri yatağı, piston, ön portatif kenetleme, arka portatif kenetleme kafaları, çapraz kafa ve yük hücresi  gibi bileşenlerden

oluşmaktadır

Yağ silindiri, silindir yuvasına monte edilir; Silindir yuva, çelik levha kaynak çerçevesi ve arka taşınabilir sıkıştırma kafaları gerdirme çerçevesi için birleştirilmiştir.

Örnek, testi yapmak için bu iki sıkıştırma kafası arasına yerleştirilir.

Tek silindirli çubuk ön portatif sıkıştırma kafasına ivme kazandırır ve numuneye uygulanır.

Arka portatif sıkıştırma kafası çerçeveye kilitleme pimleri ile bağlanmıştır

Kilitleme piminin ayarlanmasıyla, destek hareket eden çapraz kafa, test alanını her 500 mm’de bir ayarlamak için

ray boyunca hareket ettirilebilir.

Yükleme  Sensörleri

Parsros Yatay Çekme Test Cihazları   birden fazla yük hücresi bağlama özelliğine sahiptir. Yük doğruluğu sınıf 0,5’tir. Özel uygulamalarda yük kapasitesi arttırılabilir.

Sistem her yük hücresini otomatik olarak tanımlar ve kalibrasyon değerleri hafızasında tutar.

***500 kN ile 3000 kN yük kapasiteli standart modellerimiz ve talebe yönelik 3000kN’dan daha yüksek kapasiteli test sistemlerimiz ürün yelpazemizde  bulunmaktadır.

Model	PRS-SRVHORTEN1000
Kapasite	500 Kn
Test Sınıfı	1 Sınıf
Loadcell	50 Ton Hassas Loadcell (Class 1 in accordance with EN ISO 7500-1:2004)
Yükleme Hızı Oranı	0.5KN/s～50kN/s
Posizyon Sensör Doğruluğu	0.001mm
Piston Stroke	2000mm
Piston Hızı	200-300mm/min
Sistem Basıncı	Max. 350 bar
Silindirli Toplam Uzunluk	Yaklaşık. 8,5 m
Toplam Ağırlık	Yaklaşık. 4000 kg
Sistem Yazılımı	Doli Test & Motion Software (Made in German)
Uzaktan Kumanda	Doli RMC -7
Aktuatör Hızı	0 – 300 mm/dk
Numune Uzunluğu	3 metre
