Charpy İzod Darbe Test Cihazı

Açıklama

Ürün Kodu	Ürün Özellikleri
PRS-CIM00128	Manuel  Charpy Izod Darbe Test Cihazı
PRS-CIA00129	Motorlu Charpy Izod Darbe Test Cihazı

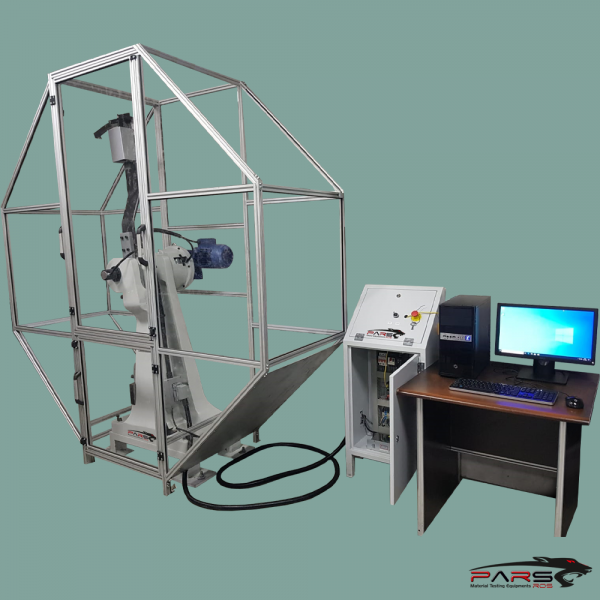

Charpy İzod Darbe Test Cihazı

STANDARTLAR  :ASTM E 23, EN 10045, ISO 148, GOST 9454; AS 1544; JIS Z 2242,B 7722

Charpy Izod Darbe Test Cihazı, çeşitli malzemelere ait  numunelerin darbe direncini ölçmekte kullanılır.

Numuneler belirli bir açı ve ağırlıkla darbeye maruz tutularak sağlamlıkları ölçülür.

Testten sonra sonuçlar otomatik olarak hesaplanır/kaydedilir, görüntülenir ve çıktıları alınır.

Cihaz üzerinde bulunan sarkaç üzerinde çekiç mevcuttur. Bu çekiç ;  iki desteğin ortasının içine pozisyonlandırılmış numuneyi tek bir vuruşla kırar

Cihaz ; Charpy  numuneleri üzerinde darbe sırasında oluşan enerji absorsiyonunu joule olarak ölçer

Çıkan değer, malzemenin darbe dayanımıdır (esneklik)

---

Cihaz Özellikleri

Pik döküm çerçeve

Sertleştirilmiş bıçaklı sarkaç

Sarkacı durdurmak için fren tertibatı

150 , 300 , 450 Joule kapasite

Kullanıcı güvenliği için, çekicin motor tahriki ile yükselmesi ve deney sonu otomatik geri dönüş,

Hızlı reaksiyon veren elektromanyetik fren / debriyaj kontrol mekanizması,

Uygulamayı kolaylaştıracak şekilde konumlandırılmış kontrol ünitesi

Destekler arası mesafe 40 mm,

150 ⁰ yükselme açısı,

10 x 10 x 55 mm boyutlarındaki numunelere uygunluk,

Çekiç için el güvenlik butonu,

Kapılar açıkken, çekicin serbest kalıp düşmesini engelleyerek kullanıcıyı koruyan kilit sistemi

Kapı açıldığında, çekiç hareketini durduran elektromanyetik fren/debriyaj kontrol mekanizması,

Güvenlik kabini kapısına duyarlı otomatik test modu sayesinde hızlı ve sürekli test yapabilme ve kullanıcıya daha çok kontrol sağlayan manuel test modu.

Yüksek hassasiyetli enkoder ile çekicin her pozisyonunda açı okuma yeteneği ve çekicin yükselme hareketi sırasında en tepe açı değerini tam doğrulukla

yakalayabilme özelliği.

Direk doğrulama menüsü sayesinde az da olsa rulman ve hava direnci gibi mekanik kayıpların gözlemlenebilmesi ve standartlara uygun periyodik doğrulama

yapabilme özelliği.

En Büyük Darbe Enerjisi (J)	150, 300, 450  J
Yükselme Açısı	1500
Maksimum Darbe Hızı (m/s)	5.25
Standart Açıklık (mm)	40
Numune Boyutu (mm)	10 x 10 x55
Çenelerin Yuvarlama Açısı (mm)	R1-1.5
Çarpıcı kenar yuvarlak açısı (mm)	R2-2.5
Güç Kaynağı	380V, 50 Hz 3 faz., 220V, 60 Hz 1 faz
