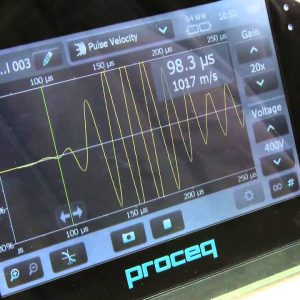

Pundit6_l
PUNDIT-capteurs

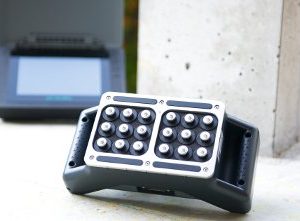

Pundit-PL-200pe-out-web

Proceq Pundit PL-200 PE Ultrasonik Test Cihazı

Proceq Pundit PL-200 PE  ; Pulse Echo teknolojisi, Pundit Dokunmatik Ekran Biriminin uygulama çeşitliliğini büyük ölçüde genişletir ve farklı özel nitelikler sunar:

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu Ürün Özellikleri
PRS-CPR-PL200-PE Proceq Pundit PL-200 PE Pundit Ultrasonic Pulse Echo Test Cihazı



Proceq Pundit PL-200 PE Ultrasonik Test Cihazı

Proceq Pundit PL-200 PE  ; Pulse Echo teknolojisi, Pundit Dokunmatik Ekran Biriminin uygulama çeşitliliğini büyük ölçüde genişletir ve farklı özel nitelikler sunar:

Döşeme kalınlığının tek taraflı olarak belirlenmesi

Boşlukların, boruların, çatlakların (yüzeye paralel) ve petek görünümü oluşumunun saptanması ve yerinin tespit edilmesi

Gelişmiş yankı izleme teknolojisi, ana yankının tanımlanmasına yardım eder

Kumanda düğmeleri ve hemen probun üzerinde bulunan optik geri bildirim, ölçüm etkinliğini artırır

Otomatik Darbe Hızı tahmini

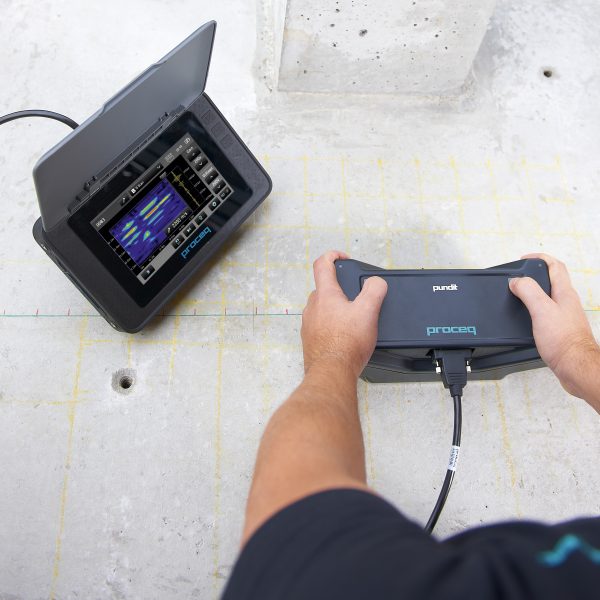

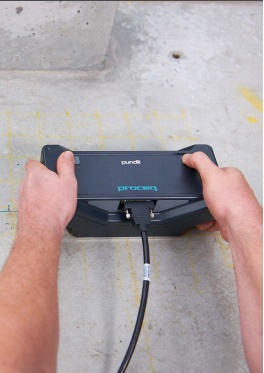

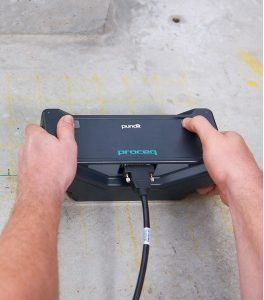

Hemen probun üzerinde bulunan cetveller ve merkez işaretleyici ile kolay B-Taraması ölçümü

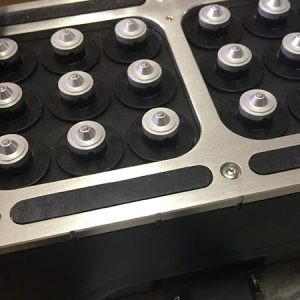

Kuru kontak tipi duyarga: bağlama maddesi gerekmez, pürüzlü yüzeyler üzerindeki ölçümlere uygundur

Hafif ve ergonomik kullanım

Darbe Hızı duyargaları ile genişletilebilir


Proceq Pundit PL-200 PE  – Uygulama Alanları

Ultrasonik test Cihazı  aşağıdakiler için kullanılabilir:

Bir malzemenin homojenliği

Boşlukların, çatlakların veya diğer iç kusurların veya kusurların varlığı

Betonda zamanla meydana gelebilecek değişiklikler (yani çimentonun hidratasyonu nedeniyle) veya yangın, don veya kimyasal saldırıdan kaynaklanan hasarları

Bir malzemenin gücü veya modülü

Belirtilen standart gerekliliklere göre betonun kalitesi

Tek taraflı kalınlık ölçümü

Poisson oranı ve E modülü hesaplaması

Malzemeler

Çok çeşitli malzemeleri araştırmak için önemli bir araç. Beton, Seramik ve Refrakterler, Kereste ve diğerleri dahil /


Proceq Pundit PL-200 PE – Özellikleri

Zorlu ortamlarda sahada kullanılmak üzere özel olarak tasarlanmış muhafaza

Piyasada bulunan en yüksek çözünürlüğe ve en net görüntüye sahip ekran, ölçülen dalga formlarının mümkün olan en iyi analizini sağlar

Ölçüm ekranından doğrudan erişilebilen ayarlar

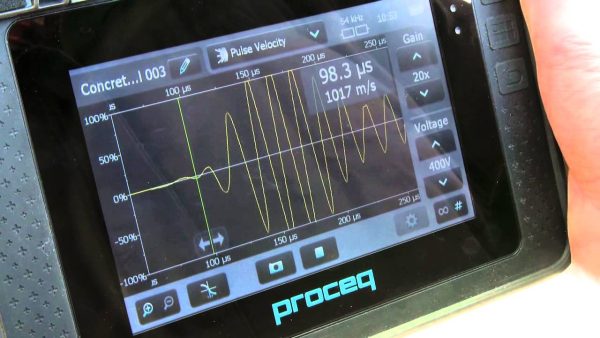

Dalga formlarının cihaz üzerinde depolanması ve incelenmesi

Otomatik ve manuel tetikleme ve kullanıcı tarafından ayarlanabilen tetik eşiği

Kritik test bölgelerine odaklanmak için UPE sonuçlarında kapı işlevi.

Modüler konsept: Tüm Proceq Darbe Hızı ve Darbe Yankı dönüştürücüleriyle genişletilebilir, gelecek Pundit ultrasonik ürünleri doğrudan uyumlu olacaktır.

Kısa süreli izleme için zamana dayalı veri kaydı


Ultrasonik Darbe Eko Yöntemi

Pundit-PL-200pe – Pulse Echo teknolojisi, Pundit Dokunmatik Ekran Birimi’nin uygulama aralığını geniş ölçüde genişletir ve çeşitli özel özellikler sunar.

Döşeme kalınlığının tek taraflı belirlenmesi

Boşlukların, boruların, çatlakların (yüzeye paralel) ve bal peteği oluşumunun tespiti ve lokalizasyonu

Gelişmiş yankı izleme teknolojisi, ana yankının tanımlanmasına yardımcı olur

Doğrudan prob üzerindeki kontrol düğmeleri ve optik geri bildirim, ölçüm verimliliğini artırır

Darbe Hızının otomatik tahmini

Merkez işaretleyici ve cetveller aracılığıyla doğrudan prob üzerindeki kolay B-Taraması ölçümü

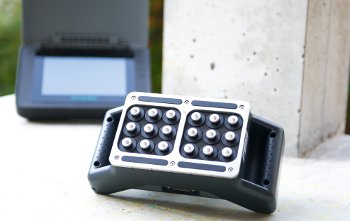

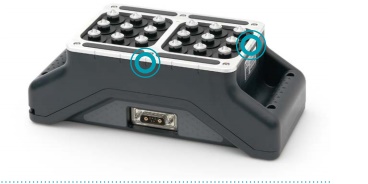

Kuru temas dönüştürücü: bağlayıcı gerektirmez, pürüzlü yüzeylerde ölçüm için uygundur

Hafif ve ergonomik kullanım

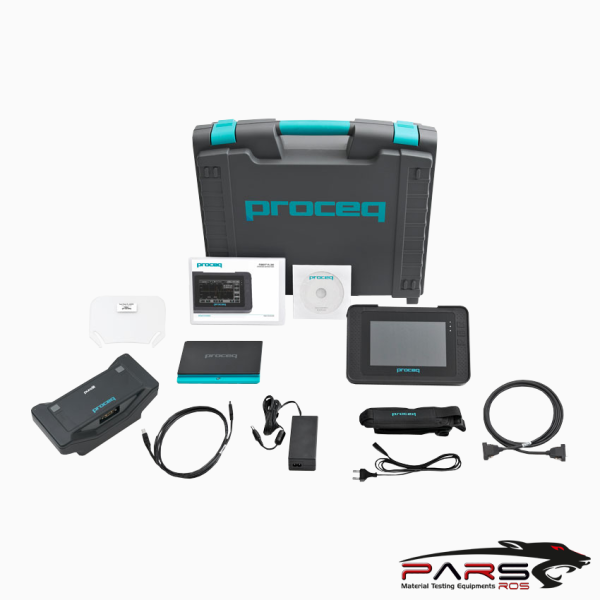

Pundit PL200PE standart olarak aşağıdakilerle birlikte gelir ;

Pundit Dokunmatik Ekran

Pundit Pulse Echo Dönüştürücü dahil. kablo

İletişim test cihazı

Pil şarj cihazı, USB kablosu

DVD w. yazılım, Dokümantasyon, Taşıma Kayışları, Kılıf

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Proceq Pundit PL-200 PE Ultrasonik Test Cihazı” için yorum yapan ilk kişi siz olun

Aralık  : 0.1-7930 µs

Çözünürlük :  0.1 µs (<793 µs), 1 µs (> 793 µs) Ekran 7 ”Renkli, 800 x 480

Darbe Gerilimi : 100 – 450 Vpp

Bant genişliği : 20 – 500 kHz

Alıcı Kazanç  : 1X – 10.000X (0-80dB) 11 adım Bellek 8 GB Flash bellek, 100.000 A-Taramaya kadar depolama

Pil  : Lityum Polimer, 3,6 V 14,0 Ah Pil Ömrü> 8 saat (standart modda)

Çalışma sıcaklığı : 0o> 30o (Şarj oluyor, çalışıyor) 0o> 40o (Şarj oluyor, Kapalı) -10o> 40o (Şarj Olmuyor)

Nem <% 95 Bağıl Nem, yoğuşmasız

IP Sınıflandırması IP 54
