Konsolidasyon Deney Cihazı

Açıklama

Ürün Kodu	Ürün Özellikleri
PRS-ZE0300	Ön Yüklemeli (Ödometre) Konsolidasyon Cihazı
PRS-ZE0302	Sehpa (konsolidasyon için)3 ödometre kapasiteli

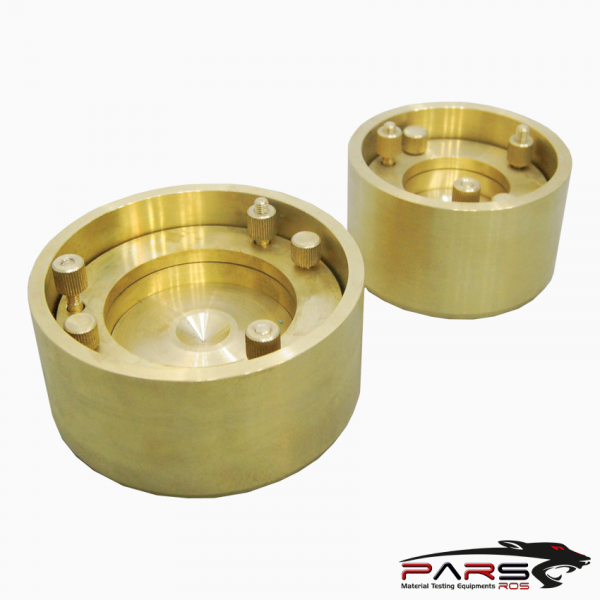

PRS-ZE0307	Konsolidasyon hücresi, yüksek basınç için, Ø50 mm numuneler için
PRS-ZE0309	Konsolidasyon hücresi, yüksek basınç için, ASTM, Ø 63.50 mm (2,5″) numuneler için
PRS-ZE0311	Konsolidasyon hücresi BS/TS EN, yüksek basınç için,Ø 75 mm numuneler için
PRS-ZE0317	Kalibrasyon Diski, Ø 50mm konsolidasyon hücresi (PRS-ZE0307) için, paslanmaz çelik
PRS-ZE0319	Kalibrasyon Diski, Ø 63,5mm (2,5″) konsolidasyon hücresi (PRS-ZE0309) için, paslanmaz çelik
PRS-ZE0321	Kalibrasyon Diski, Ø 75m konsolidasyon hücresi (PRS-ZE0311) için, paslanmaz çelik
PRSGM-0120	Analog Komparatör Saati, 30 x 0,01 mm
PRSGM-0148	Dijital Komparatör Saati, 25 x 0,01 mm, LCD ekran
PRSGM-0152	Dijital Komparatör Saati,12.7×0.001 mm, LCD ekran
PRSGM-0060	Lineer Boy Değişimi Ölçüm Sensörü, 10×0,001 mm
PRSGM-0062	Lineer Boy Değişimi Ölçüm Sensörü, 25×0,001 mm
PRSGM-0072	Yüksek Hassasiyetli Boy Değişimi Ölçüm Sensörü, 10×0,001 mm
PRSGM-0078	Yüksek Hassasiyetli Boy Değişimi Ölçüm Sensörü, 50×0,001 mm

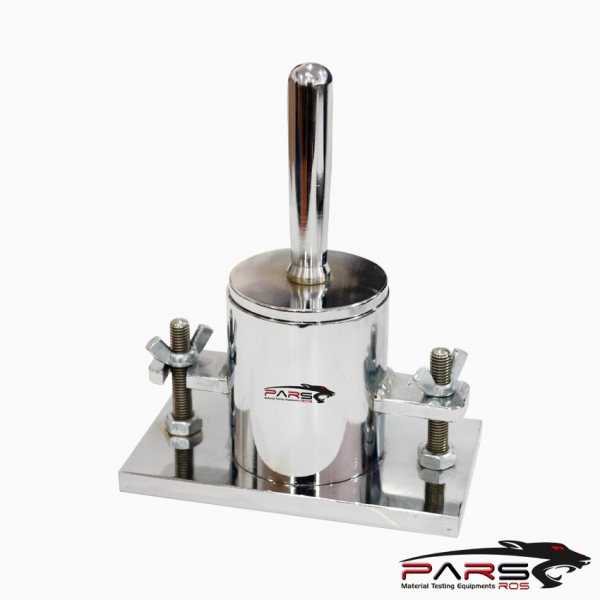

PRS-ZE0332	Konsolidasyon Numunesi Hazırlama Aparatı, Ø 50 mm için
PRS-ZE0334	Konsolidasyon Numunesi Hazırlama Aparatı, Ø 63.5 mm için
PRS-ZE0336	Konsolidasyon Numunesi Hazırlama Aparatı, Ø 75 mm için



Konsolidasyon Deney Cihazı

STANDARTLAR  : BS 1377:5; ASTM D2435, D3877, D4546; AASHTO T216, TS 1900-2

Konsolidasyon Deney Cihazı  , yanal olarak bastırılmış numunenin konsolidasyonu hakkında bilgi toplamak için üretilmiştir.

Zeminlerin oturma potansiyeli laboratuvar ortamında yapılan konsolidasyon deneyi ile belirlenir.

Konsolidasyon deneyi zemin numunelerinin boşluklarında bulunan suyun hareketine izin verilerek belirli yükler altında sıkışma miktarlarının

belirlenmesi olarak ifade edilebilir.

Bu test ile uygulanan kuvvet ile sabit yük altında deformasyon ve zaman arasındaki ilişki tespit edilir.

Silindirik şekilli numune, şekil değiştirmeyen halka ve iki adet poroz diskin arasına yerleştirilmiştir; kalibre edilmiş ağırlık serisi, taşıyıcı sisteme eklenerek,

halka üzerinde rahatlıkla hareket eden yükleme koluna, yük iletir ve böylece numune konsolide olur

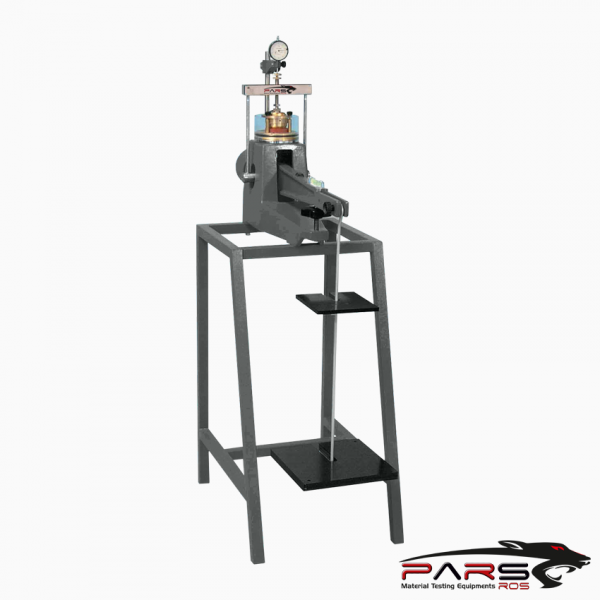

PRS-ZE0300 Ön Yüklemeli Ödometre gövdesi( Konsolidasyon Deney Cihazı) her türlü sarsıntı etkisini en aza indirmek için yüksek dayanımlı ve

rijit bir yapıda üretilmektedir.

Çerçeve üç alternatif yükleme oranlı ( 9:1, 10:1 ve 11:1)  kaldıraç düzeneğine sahiptir.

Kaldıraca denge ağırlığı ve kaldıraç desteği monte edilmiştir.

Hücre platformu, tüm PARSROS konsolidasyon hücrelerini kabul edebilecek şekilde üretilmiş olup hücrenin yük altında tam bir merkezleme yapmasını sağlayan

merkezleme yatağına sahiptir.

PARSROS  sabit halkalı konsolidasyon hücreleri ilgili standartlara uygun olarak paslanmaya dayanıklı malzemelerden üretilmiştir.

Hücre içine yerleştirilmiş olan rezervuar, numunelerin gerektiğinde tamamen su içinde batırılmış bir halde tutulmasına olanak vermektedir.

Bütün hücreler ; alt ve üst poroz taşı, yükleme başlığı ve kesme (numune) halkası ile beraber temin edilmektedir.

Tek eksenli konsolidasyon deneyi, geçirgenliği az toprakların konsolidasyon özelliklerinin belirlenmesinde kullanılır.

Deney, örselenmemiş numuneler üzerinde yapılır. Bu deneyden ve sınıflandırma deneylerinden elde edilen veriler ile

zeminin yükleme geçmişine ait bilgiler ve konsolidasyon deneyinden elde edilen sonuçlar zeminin yük altındaki davranışı hakkında bir tahminde bulunulmasını sağlar.

*** Konsolidasyon hücresi, komparatör saati veya deplasman sensörü ve data logger, sehpa, ağırlıklar,  konsolidasyon numunesi hazırlama

aparatları ve kalibrasyon diskleri  ayrıca sipariş edilmelidir.

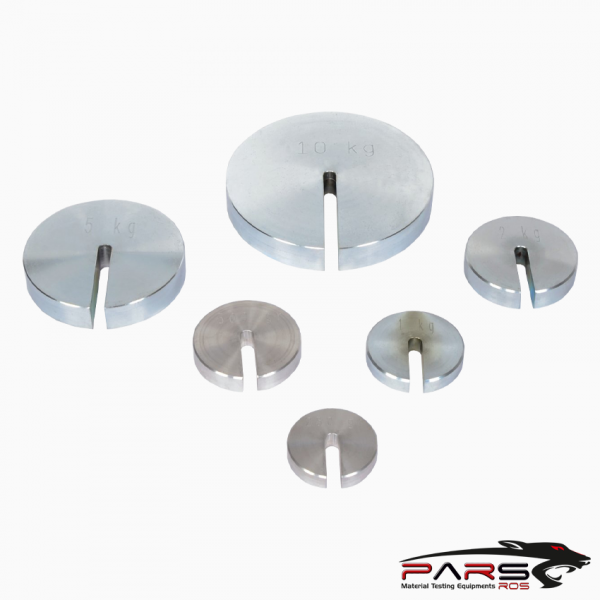

Ürün Kodu	Ağırlık Setleri-Konsolidasyon için
PRS-ZE0340	16 kgf Set	(2) 5 kg, (1) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg
PRS-ZE0342	32 kgf Set	(1) 10 kg, (3) 5 kg, (2) 2 kg, (1) 1 kg, (3) 0,5 kg, (2) 0,25 kg
PRS-ZE0344	50 kgf Set	(3) 10 kg, (2) 5 kg, (3) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg
PRS-ZE0346	64 kgf Set	(4) 10 kg, (3) 5 kg, (2) 2 kg, (3) 1 kg, (3) 0,5 kg, (2) 0,25 kg
PRS-ZE0348	80 kgf Set	(6) 10 kg, (2) 5 kg, (3) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg



Tipik Yüklemeler

Hücre Model No.	PRS-ZE0307	PRS-ZE0309	PRS-ZE0311
Uygulama Türü	Yüksek Basınç	ASTM	BS/TS EN
Numune Çapı	50 mm	2.5 inch ( 63,5 mm)	75 mm
Numune Yüzey Alanı	1963 mm²	4.906 inch²	4416 mm²
Yük Kiriş Oranı	10:1	11:1	9:1
Toplam Yük	64 kg	64 kg	80 kg
Basınç / Gerilim	32  kg/cm2	20 t/ft²	16.3 kg/cm2
Basınç ( 1 kgf lık yük için)	0.5 kg/cm2	0.3125 ton/ft²	0.2 kg/cm2
