Plate Loading Test Set

Plaka Yükleme Deney Setleri

STANDARTLAR : ASTM D 1194 | ASTM D 1195 | ASTM D 1196 | BS 1377

Plaka yükleme deney setleri, arazide sıkıştırılmış temel ve alt temel toprak yol bileşenlerinin nihai taşıma kapasitesini belirlemek için kullanılır.

Plaka yükleme deneyleri, sert ve esnek tip havalimanı ve otoyol alt zemin kaplamalarının tasarlanması ve değerlendirilmesi için veri sağlar.

Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz

Açıklama

Ürün Kodu Ürün Özellikleri
PRS-SPLTS4230 Manuel Plaka Yükleme Deney Seti,300 kN
PRS-SPLTS4250 Manuel Plaka Yükleme Deney Seti,500 kN
PRS-SPLTS42100 Manuel Plaka Yükleme Deney Seti,1000 kN
PRS-SPLTS4230-D1 Dijital Plaka Yükleme Deney Seti,300 kN
PRS-SPLTS4250-D2 Dijital Plaka Yükleme Deney Seti,500 kN
PRS-SPLTS42100-D3 Dijital Plaka Yükleme Deney Seti,1000 kN



Plaka Yükleme Deney Setleri

STANDARTLAR : ASTM D 1194 | ASTM D 1195 | ASTM D 1196 | BS 1377

Plaka yükleme deney setleri, arazide sıkıştırılmış temel ve alt temel toprak yol bileşenlerinin nihai taşıma kapasitesini belirlemek için kullanılır.

Plaka yükleme deneyleri, sert ve esnek tip havalimanı ve otoyol alt zemin kaplamalarının tasarlanması ve değerlendirilmesi için veri sağlar.

Deney, ölçülecek tabaka üzerine yerleştirilen bir çelik yükleme plakasına, hidrolik bir kriko yardımı ile yük uygulanması ve tabakada meydana gelen deformasyonun

tespit edilmesi yolu ile gerçekleştirilir.

Bu test temel olarak temel seviyesinde çapı 30-75 cm olan dairesel çelik levhayı yüklemek ve her bir yük artımına tekabül eden oturma miktarının belirlenmesinden

ibarettir.

Deney sonucunda elde edilen oturma-yük eğrisi yardımı ile zeminin taşıma gücü hesaplanır.

Yük altında zeminin taşıma kapasitesi ve zemin davranışı hakkında bilgi verir.

Uygulaması kolay ve hızlıdır

Değerlendirmeler

Henüz değerlendirme yapılmadı.


“Plaka Yükleme Deney Setleri” için yorum yapan ilk kişi siz olun

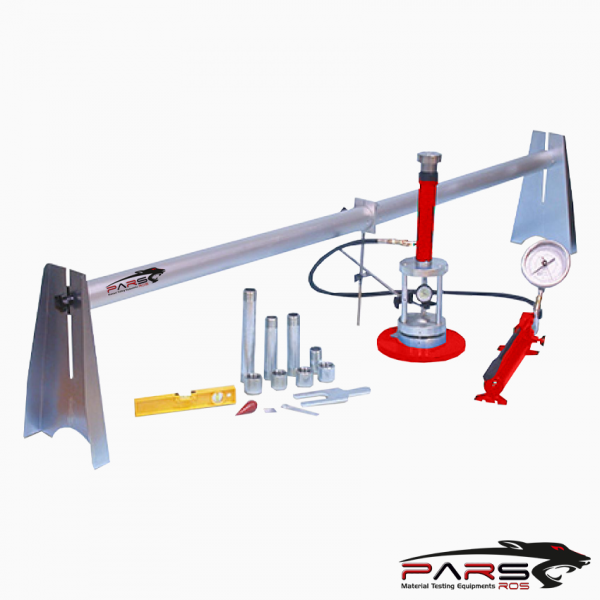

**** ( PRS-SPLTS4230 )300 kN kapasiteli Plaka Yükleme Deney Seti

300 kN kapasiteli Piston Ekipmanı ve Hidrolik El Pompası, Analog Manometre, 2.4 m uzunluğunda Çivi ayaklı Referans Barı, 3 adet 30 mm x 0,01 mm Analog

Komparatör Saati ve Ayarlanabilir Komparatör Saati Tutucusu, ∅ 12 ”(305 mm) ve ∅ 18” (457 mm) Yükleme Plakaları ile birlikte verilmektedir.


**** ( PRS-SPLTS4250 ) 500 kN kapasiteli Plaka Yükleme Deney Seti

500 kN kapasiteli Piston Ekipmanı ve Hidrolik El Pompası, Analog Manometre, 2,4 m uzunluğunda Çivi ayaklı Referans Barı, 3 adet 30 mm x 0,01 mm Analog

Komparatör Saati ve Ayarlanabilir Komparatör Saati Tutucusu, ∅ 24 ”(610 mm) ve ∅ 30” (762 mm) Yükleme Plakaları ile birlikte verilmektedir.

**** ( PRS-SPLTS42100 ) 1000 kN kapasiteli Plaka Yükleme Deney Seti

1000 kN kapasiteli Piston Ekipmanı ve Hidrolik El Pompası, Analog Manometre, 2,4 m uzunluğunda Çivi ayaklı Referans Barı, 3 adet 30 mm x 0,01 mm Analog

Komparatör Saati ve Ayarlanabilir Komparatör Saati Tutucusu, ∅ 24 ”(610 mm) ve ∅ 30” (762 mm) Yükleme Plakaları ile birlikte verilmektedir.


**** ( PRS-SPLTS4230-D1 ) 300 kN kapasiteli Plaka Yükleme Deney Seti

300 kN kapasiteli Piston Ekipmanı ve Hidrolik El Pompası, Basınç Transduseri, Pille çalışan dijital okuma ünitesi, 2,4 m uzunluğunda Çivi ayaklı Referans Barı, 3 adet

30 mm x 0,01 mm Analog Komparatör Saati ve Ayarlanabilir Komparatör Saati Tutucusu, ∅ 12 ”(305 mm) ve ∅ 18” (457 mm) Yükleme Plakaları ile birlikte verilmektedir.


**** ( PRS-SPLTS4250-D2 )500 kN kapasiteli Plaka Yükleme Deney Seti

500 kN kapasiteli Piston Ekipmanı ve Hidrolik El Pompası, Basınç Transduseri, Pille çalışan dijital okuma ünitesi, 2,4 m uzunluğunda Çivi ayaklı Referans Barı, 3 adet

30 mm x 0,01 mm Analog Komparatör Saati ve Ayarlanabilir Komparatör Saati Tutucusu, ∅ 24 ”(610 mm) ve ∅ 30” (762 mm) Yükleme Plakaları ile birlikte verilmektedir


**** ( PRS-SPLTS42100-D3 ) 1000 kN kapasiteli Plaka Yükleme Deney Seti

1000 kN kapasiteli Piston Ekipmanı ve Hidrolik El Pompası, Basınç Transduseri, Pille çalışan dijital okuma ünitesi, 2.4 m Çivi ayaklı Referans Barı, 3 adet 30 mm x 0,01 mm

Analog Komparatör Saati ve Ayarlanabilir Komparatör Saati Tutucusu, ∅ 24 ”(610 mm) ve ∅ 30” (762 mm) Yükleme Plakaları ile birlikte verilmektedir
