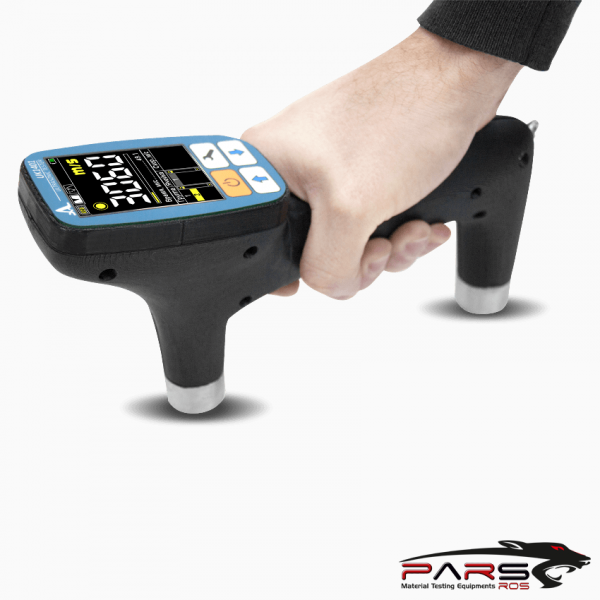

Beton Kontrolü İçin Ultrasonik Test Cihazı

Açıklama

Beton Kontrolü İçin Ultrasonik Test Cihazı

Ultrasonik test cihazı, sert malzemelerdeki uzunlamasına ultrasonik dalgaların zamanını ve hızını sabit bir tabana sahip yüzey taramasında ölçer.

Malzemelerin dayanıklılığını ve yapısal sağlığı tahmin eder.

Cihaz, hafif darbeye dayanıklı plastikten ergonomik gövde içerisinde monoblok olarak tasarlanmıştır.

İki yerleşik kuru nokta temas dönüştürücü, herhangi bir temas sıvısı olmadan malzemeleri test etmek için benzersiz bir olanak sağlar.

Dönüştürücüler aşınmaya dayanıklıdır ve yüzey koşullarına karşı duyarsızdır, bu nedenle zaman alıcı ve zahmetli işlemlere gerek yoktur. yüzey hazırlığı.

---

ULTRASONİK TEST CİHAZI UYGULAMA ALANLARI

Betondaki ultrasonik dalgaların hızı ile mekanik parametreleri arasındaki korelasyona dayanarak beton dayanıklılığının değerlendirilmesi ve fiziksel durum.

Anormal hız düşüşü veya akış alanındaki zaman artışı ile beton nesnelerde yüzeye yakın kusurların aranması

Kompozit malzemelerde anizotropi tahmini.

Sürgülü kalıplı yerinde dökülmüş betonun inşası sırasında beton kürlenmesinin tahmini.

Beton omurga ve direklerin yük taşıma kabiliyetinin tahmini.

Yüzeysel çatlakların derinliğinin değerlendirilmesi.

Zamanın fiziksel özelliklerini değiştirmesi koşuluyla malzeme yaşının değerlendirilmesi.

Malzemenin gözenekliliği ve çatlaması tahmini.

Tarama tabanı 150 mm

25 ila 100 μs arasında zaman ölçüm aralığı

1500 ila 6000 m / s hız ölçüm aralığı

10 İla 50 mm arası çatlak derinliği ölçüm aralığı

Çalışma frekansı 50 kHz

5 ila 25 kHz arasında emisyon darbe frekansı

Hafızadaki nesnelerin miktarı 4000

-20 ila +45 ° C çalışma sıcaklığı aralığı

Üç adet AA Alkalin pili

Çalışma süresi 100 saat

Boyut 199 х 120 х 34 mm

Elektronik ünite ağırlığı 350 g
